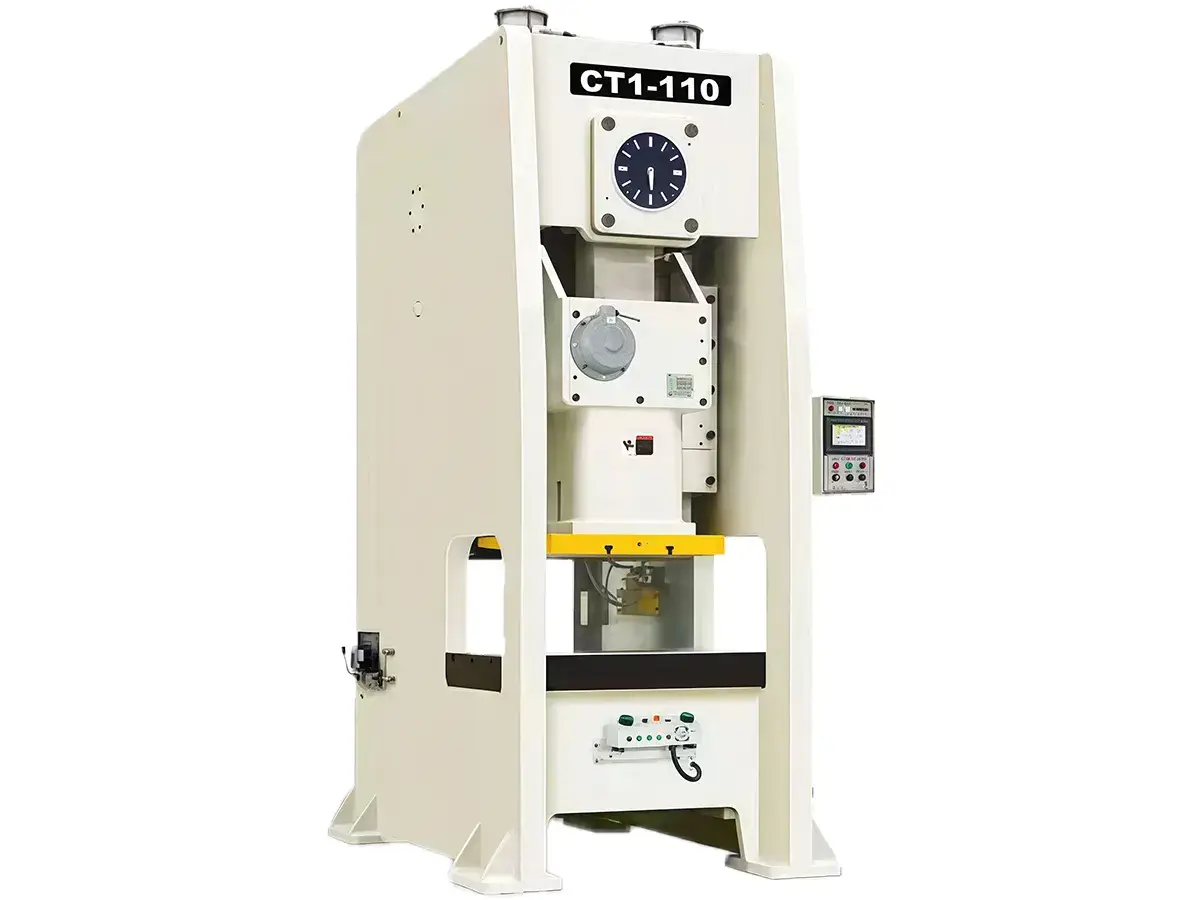

Prensa de Montante Recto con un Cigüeñal - Serie CT1
Diseñada para ofrecer estampado de alta precisión y consistencia, esta prensa de una sola biela es la solución ideal para procesos de producción continua. Gracias a su robusta estructura de bastidor cerrado, garantiza una estabilidad superior durante el conformado, facilitando el mantenimiento de tolerancias estrictas en tiradas largas.
Es el equipo perfecto para aplicaciones con dados progresivos de alta precisión, donde la repetibilidad y el menor desgaste de la herramienta son fundamentales para maximizar la rentabilidad.
Especificaciones Técnicas
| Modelo | Unidad | ||||||||||
| Tipo | - | V | H | V | H | V | H | V | H | V | H |
| Capacidad | Toneladas | 80 | 80 | 110 | 110 | 160 | 160 | 200 | 200 | 260 | 260 |
| Punto de Tonelaje Nominal | mm | 4 | 2 | 6 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 |
| Golpes por Minuto | spm | 150 | 70 | 180 | 80 | 200 | 90 | 200 | 100 | 250 | 150 |
| Longitud de Carrera | mm | 35-80 | 80-120 | 30-60 | 60-90 | 25-50 | 40-70 | 20-50 | 50-70 | 20-40 | 40-50 |
| Altura de Cierre (S.D.A.U) | mm | 340 | 380 | 360 | 410 | 460 | 510 | 460 | 510 | 500 | 550 |
| Ajuste del Carro | mm | 80 | 80 | 80 | 80 | 100 | 100 | 110 | 110 | 120 | 120 |
| Área del Carro (L.R×F.B) | mm | 560×420×70 | 650×470×80 | 700×550×90 | 850×630×90 | 950×700×100 | |||||
| Área de la Placa Inferior (L.R×F.B) | mm | 740×550×90 | 880×600×110 | 960×800×140 | 1120×820×160 | 1200×840×180 | |||||
| Motor Principal | kW | 7.5×4 | 7.5×4 | 11×4 | 11×4 | 15×4 | 15×4 | 18.5×4 | 18.5×4 | 22×4 | 22×4 |
| Presión de Aire | kg/cm² | 5-6 | 5-6 | 5-6 | 5-6 | 5-6 | 5-6 | 5-6 | 5-6 | 5-6 | 5-6 |
| Estándar de Precisión | mm | CNS(JIS) Grado 1 | CNS(JIS) Grado 1 | CNS(JIS) Grado 1 | CNS(JIS) Grado 1 | CNS(JIS) Grado 1 | |||||
| Capacidad del Cojín | Toneladas | 3.6×2 | 3.6×2 | 6.3×2 | 6.3×2 | 10×2 | 10×2 | 14×2 | 14×2 | 14×2 | 14×2 |
| Carrera del Cojín | mm | 70 | 70 | 70 | 70 | 80 | 80 | 100 | 100 | 100 | 100 |
| Área del Cojín | mm | 350×235×2sets | 410×260×2sets | 540×350×2sets | 640×470×2sets | 640×470×2sets | |||||
Características Principales
- Estructura Monolítica de Montantes Rectos (Straight-Side): Su bastidor de una sola pieza ofrece una rigidez superior que minimiza la deformación bajo carga, garantizando resultados de estampado estables y de alta precisión.
- Optimización para Troqueles Progresivos de Alta Precisión: Diseñada específicamente para procesos continuos, asegurando una calidad de pieza uniforme incluso en producciones masivas de gran volumen.
- Menor Deflexión Estructural Frente a Prensas de Cuello de Cisne (Tipo C): Al eliminar la garganta abierta típica de las prensas de tipo C, se reduce drásticamente la fatiga del troquel, lo que se traduce en menores costos de mantenimiento a largo plazo.
- Alta Precisión de Maquinado y Operación Silenciosa: Sus componentes de precisión aseguran un movimiento suave y estable, logrando reducir significativamente los niveles de ruido en la planta de producción.
- Interfaz y Control Intuitivos: Su diseño ergonómico y panel de control facilitan una operación directa, agilizando los tiempos de preparación (setup) y el uso diario.
- Carnero con Guías de 6 Caras: El carro está soportado por un sistema de guiado séxtuple que optimiza la alineación y garantiza un desplazamiento perfectamente estable durante toda la carrera.
- Máxima Rigidez con Holgura Mínima: Tanto el bastidor como el sistema de guías cuentan con tolerancias ajustadas para eliminar juegos mecánicos, manteniendo una precisión milimétrica en cada golpe.
