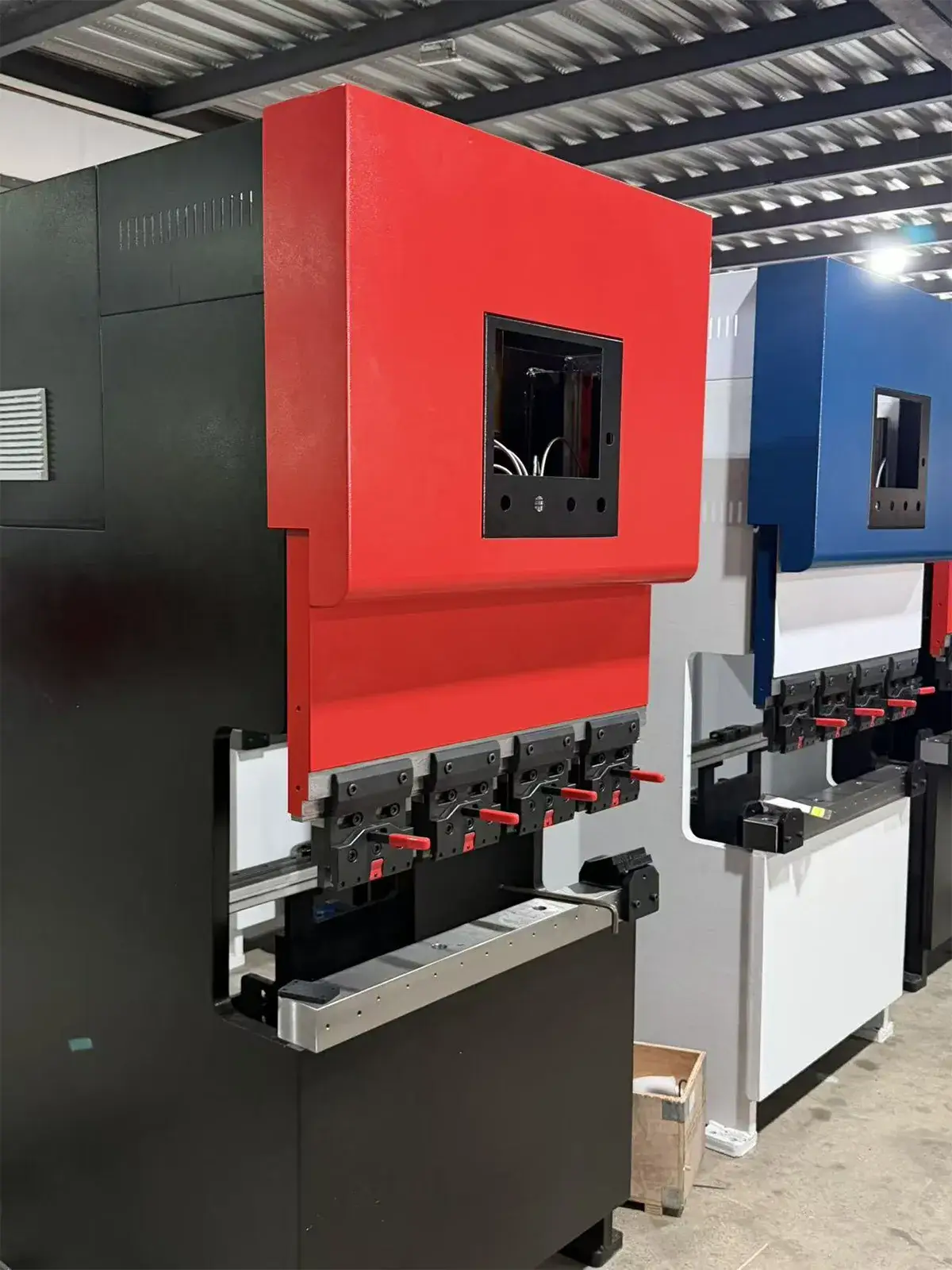

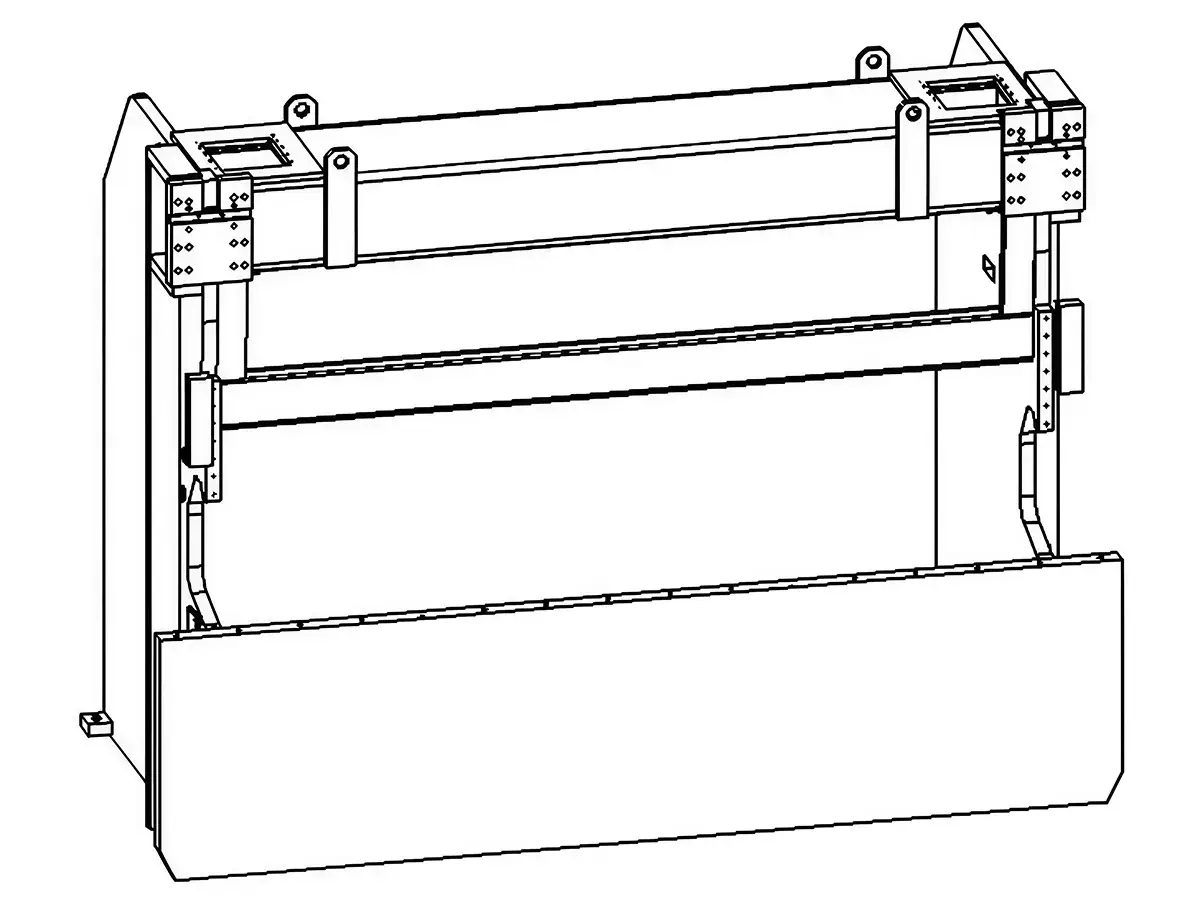

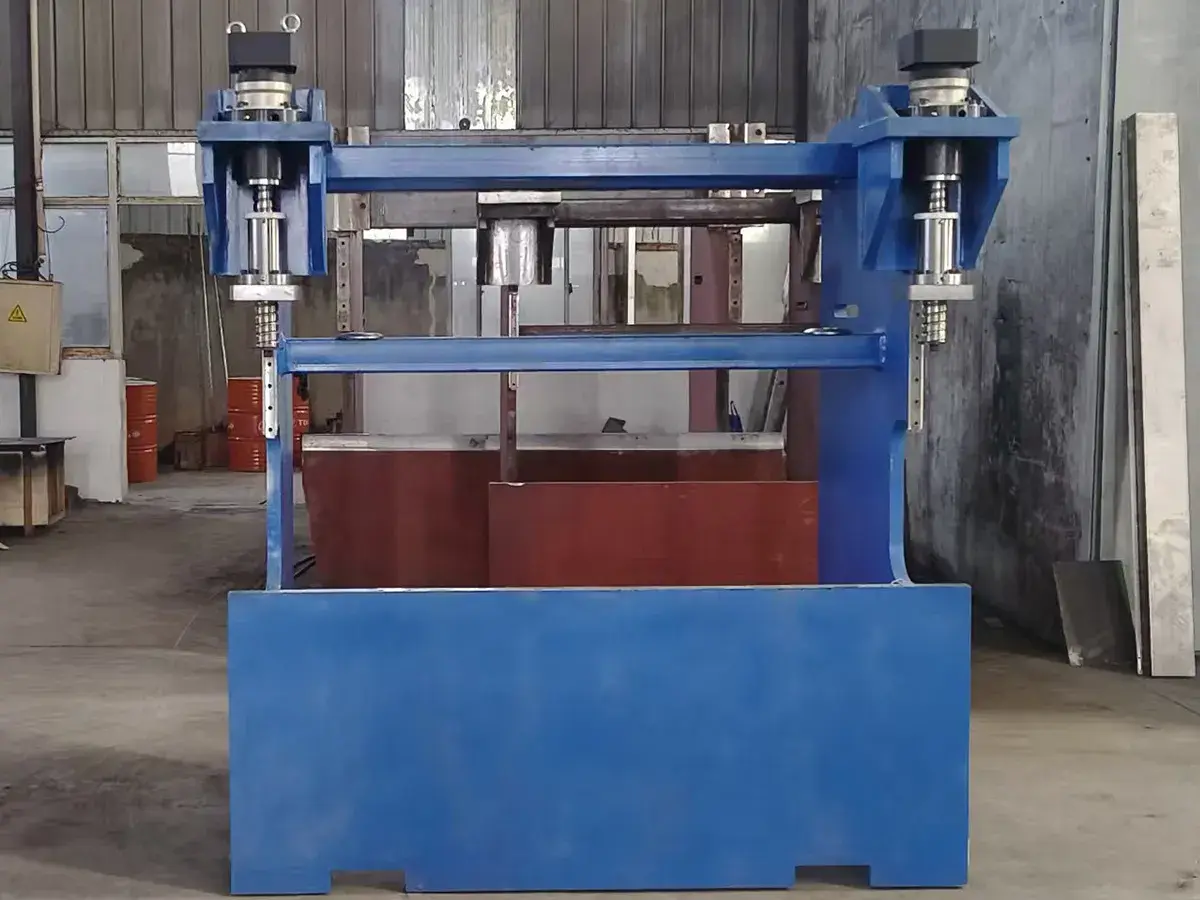

El bastidor de la máquina cuenta con una estructura soldada íntegramente en acero que integra la bancada y el puente móvil. Su diseño simétrico distribuye el peso de manera uniforme a ambos lados de la columna. El soporte estable está garantizado por costillas de refuerzo internas y una conexión bien proporcionada entre el cabezal de accionamiento principal y las columnas. Toda la estructura está optimizada mediante análisis por elementos finitos para asegurar la resistencia, rigidez y estabilidad a largo plazo adecuadas. Para prevenir deformaciones tras el mecanizado, el bastidor se somete a un proceso de recocido total que elimina las tensiones internas, seguido de un mecanizado de precisión en una sola operación mediante centros de mecanizado de cinco caras de gran tamaño, lo que garantiza una alta precisión geométrica y un rendimiento constante a lo largo del tiempo.

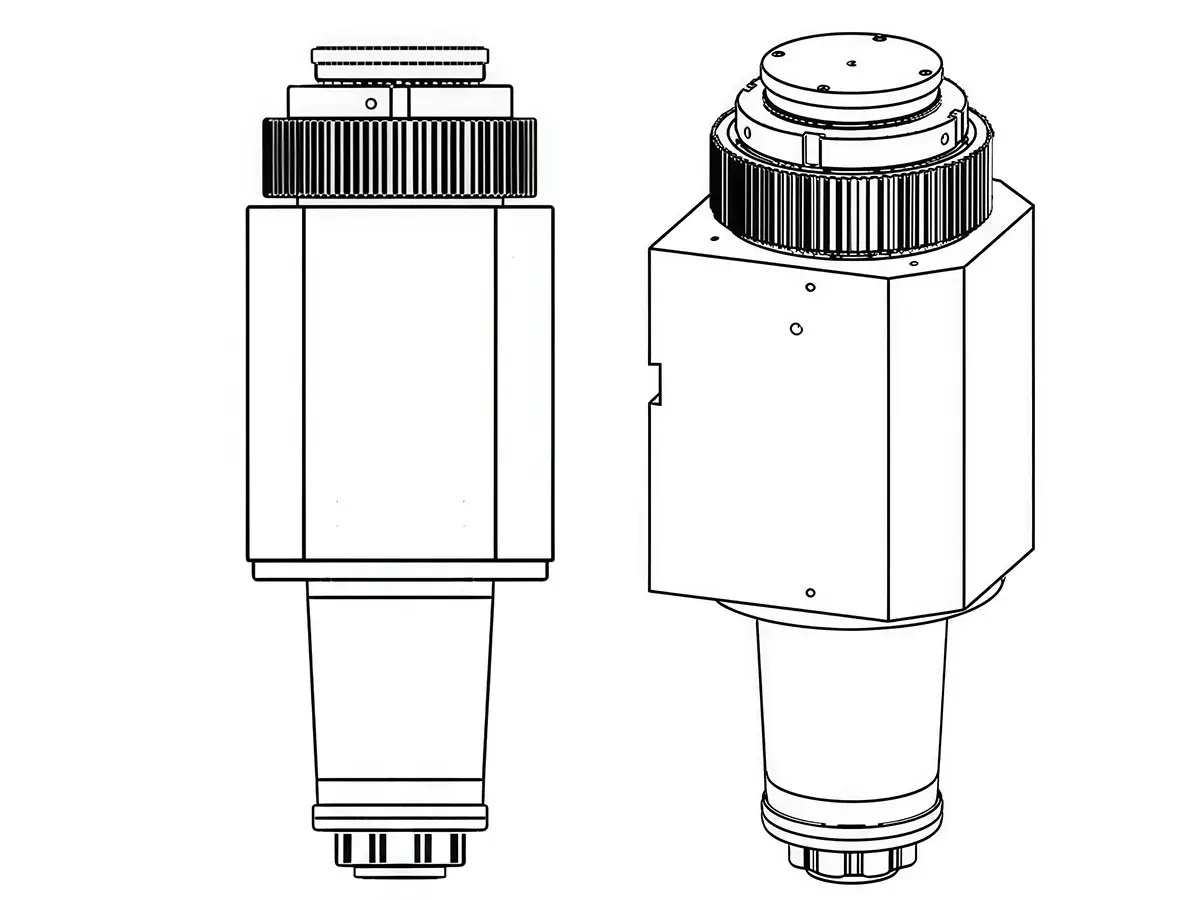

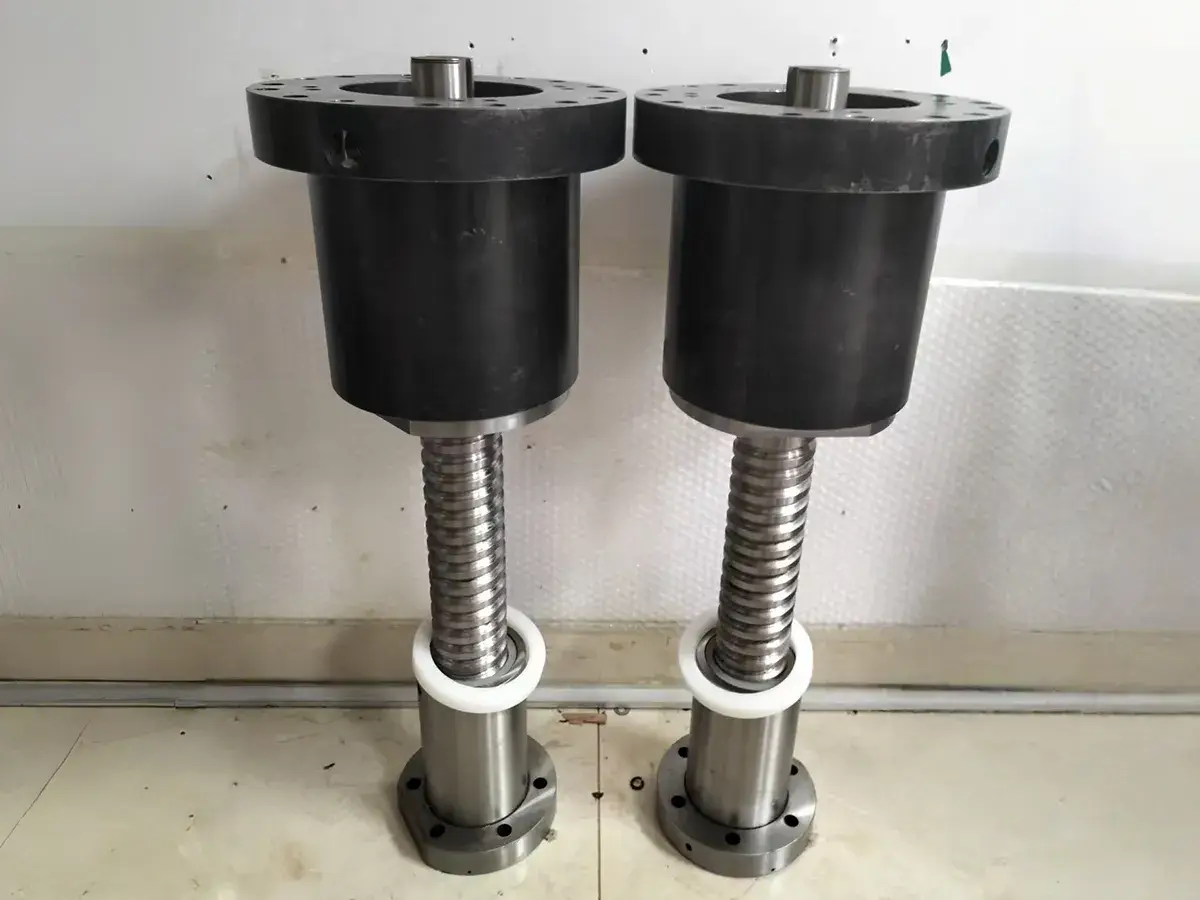

El sistema de accionamiento principal transmite la fuerza de flexión mediante husillos de bolas y rodamientos de servicio pesado, diseñados para ofrecer una larga vida útil. Los componentes clave se encuentran sellados y protegidos contra el polvo y la contaminación externa, lo que ayuda a mantener un rendimiento estable a lo largo del tiempo.

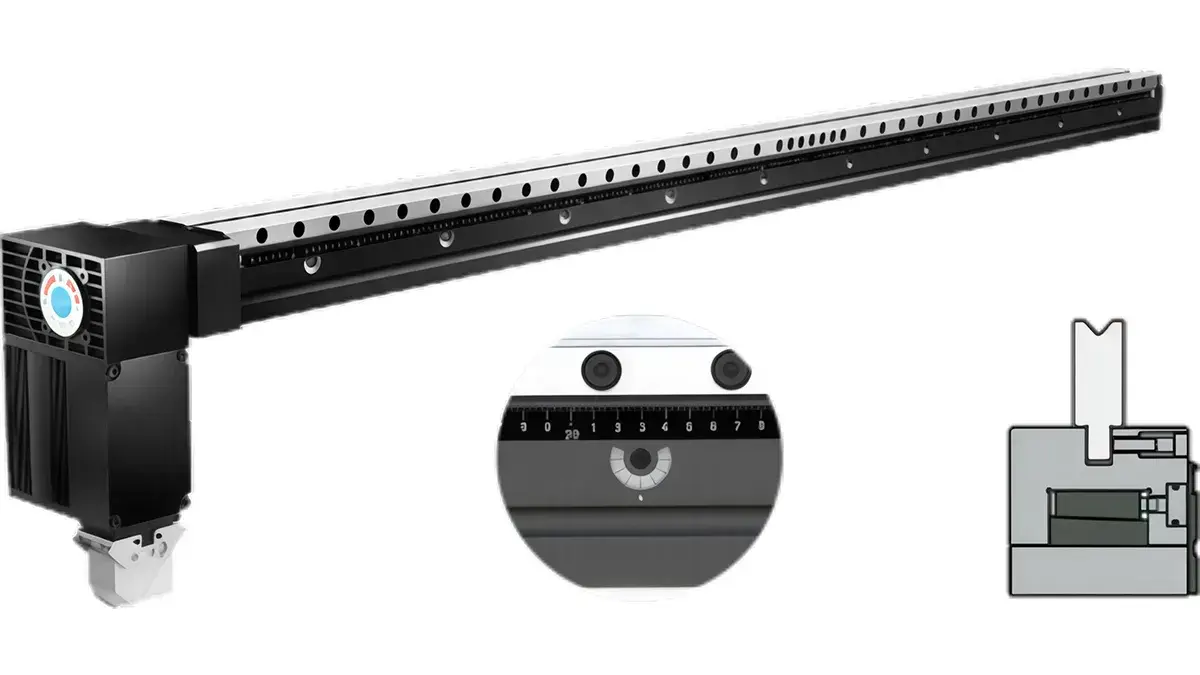

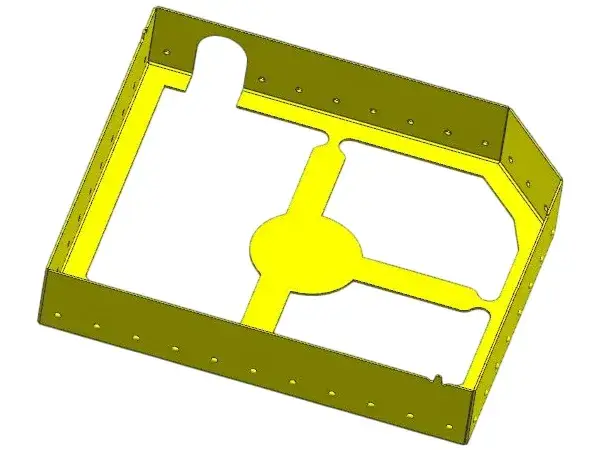

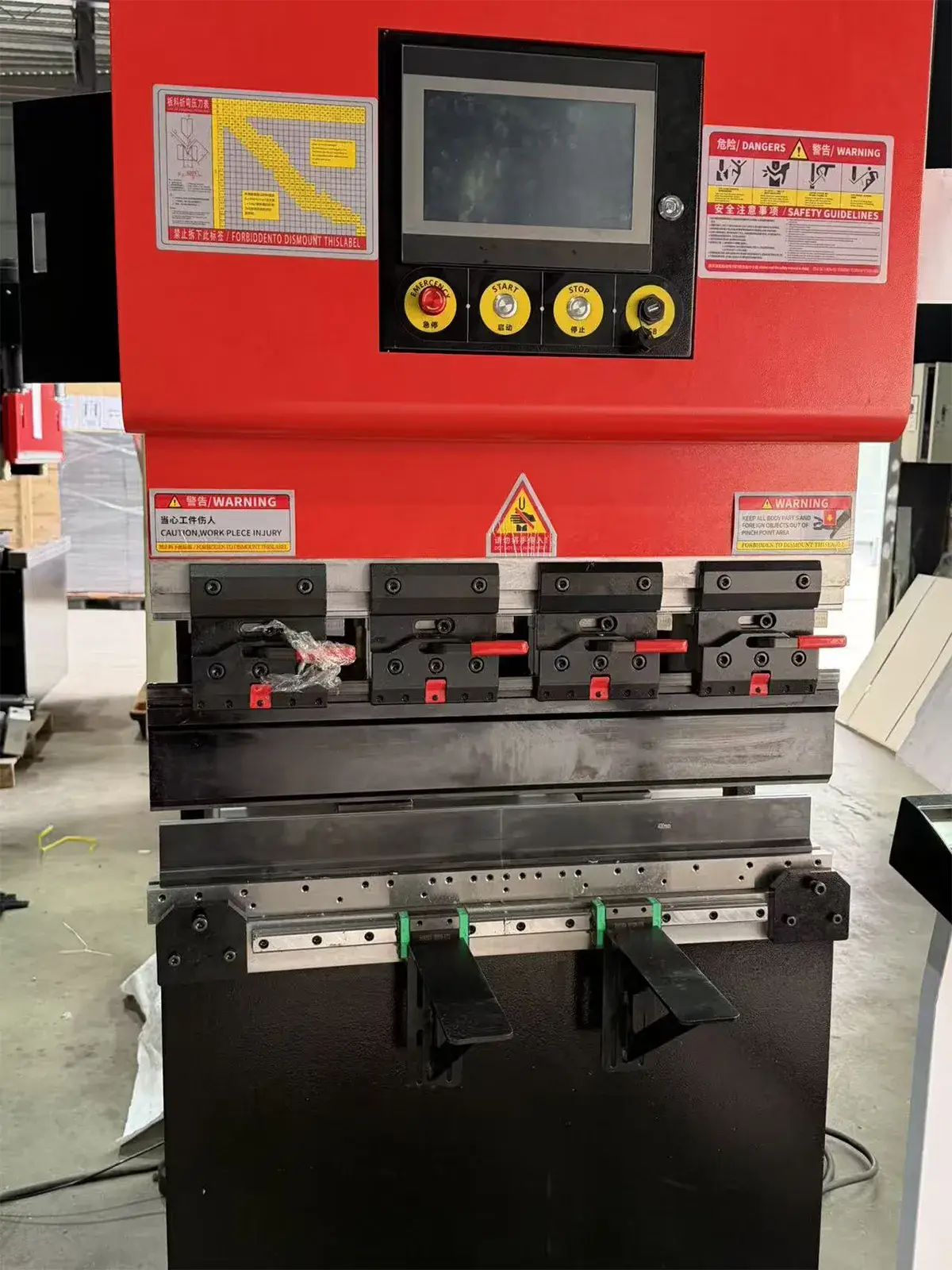

La mesa de trabajo está equipada con una estructura de bombeo de alta precisión integrada, que cuenta con una unidad de bombeo inferior y un mecanismo de ajuste superior segmentado. Un sistema de ajuste fino montado en la parte frontal con indicación de escala permite una configuración intuitiva y precisa. El sistema cuenta con el respaldo de un accionamiento por motor integrado, una placa de protección de aleación de aluminio y una regla milimétrica, lo que garantiza una precisión de plegado uniforme en toda la longitud.

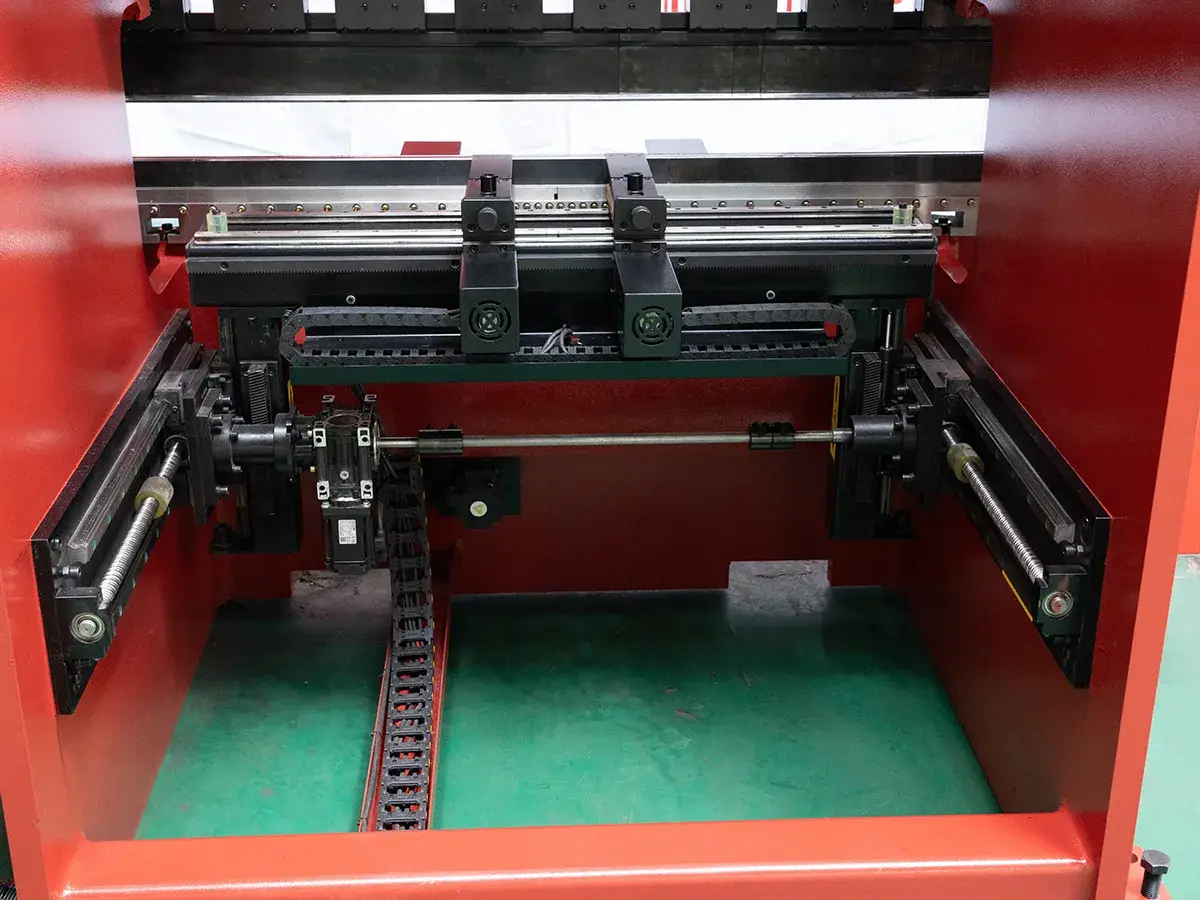

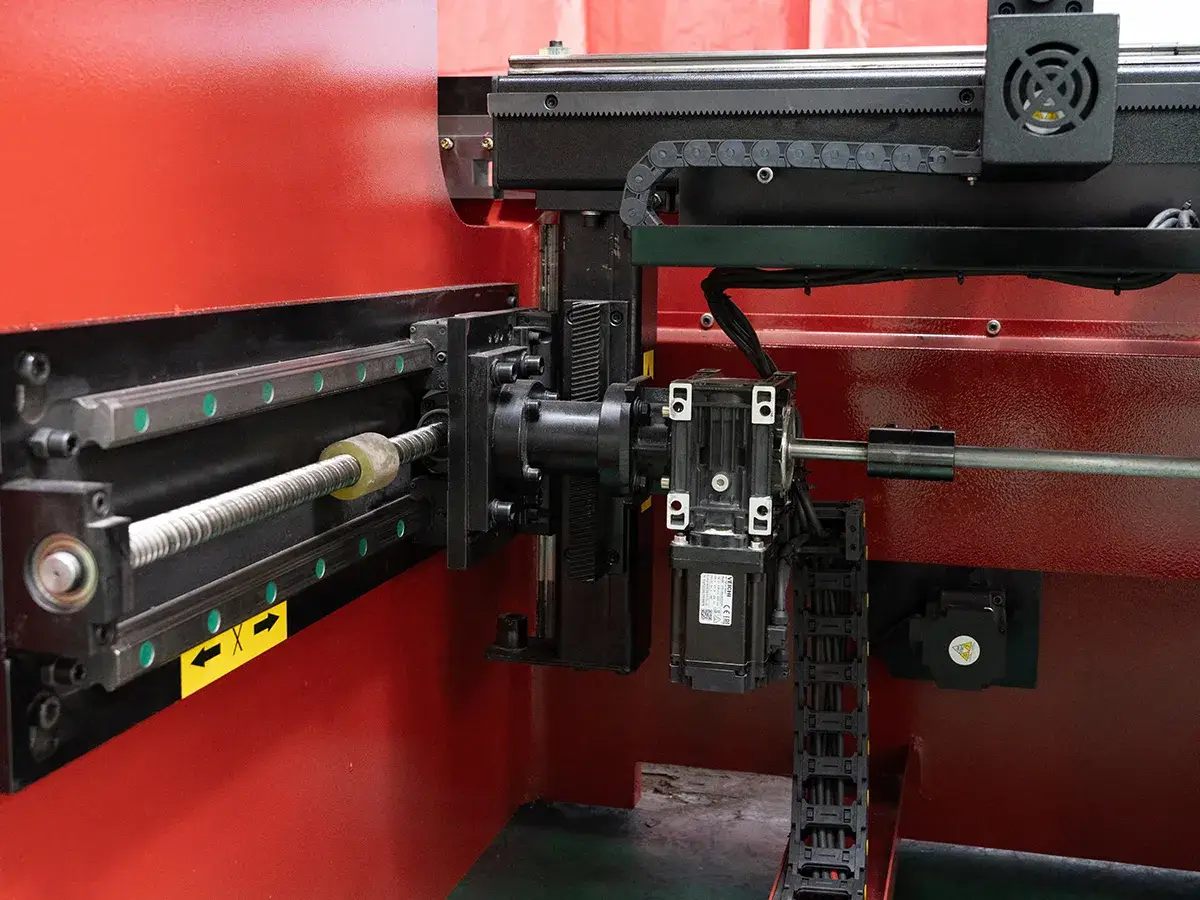

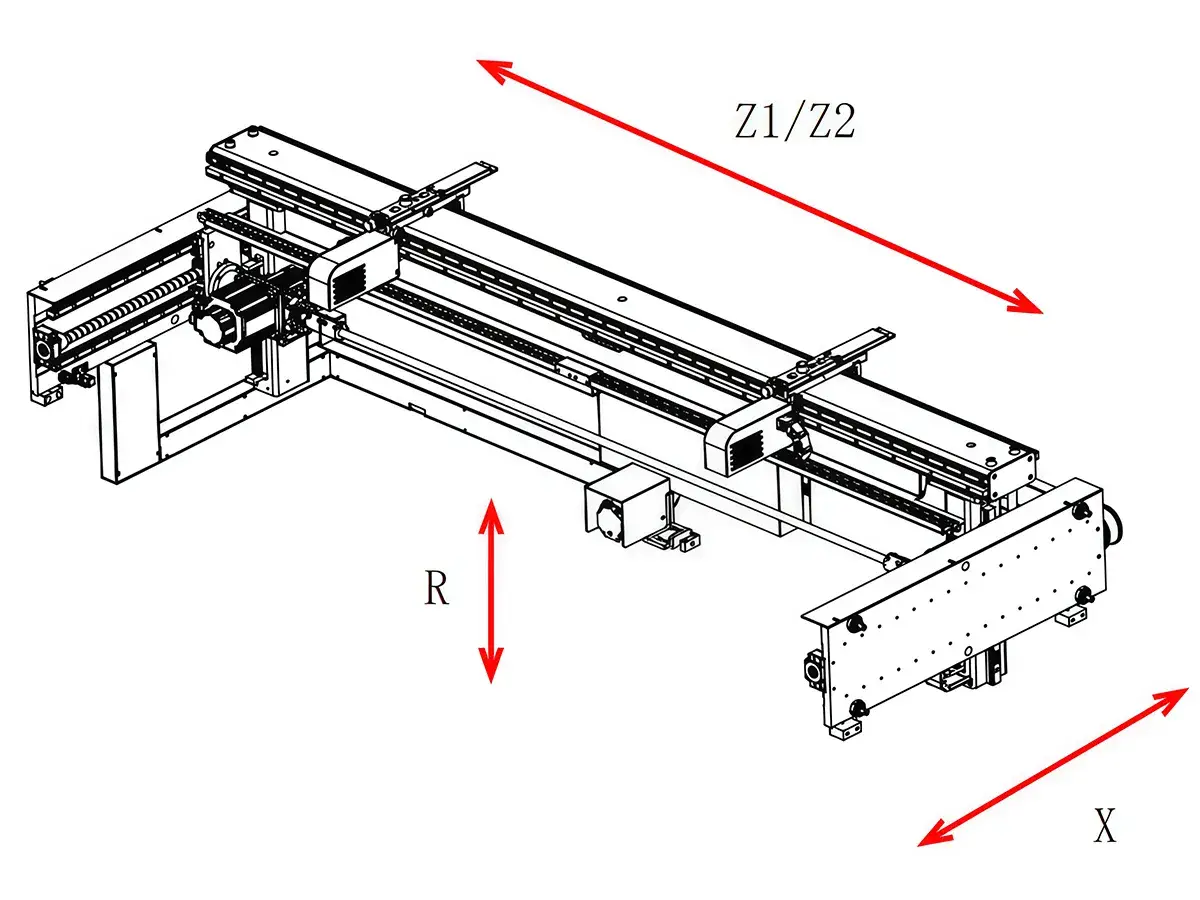

El tope trasero está diseñado con cuatro ejes controlados y es impulsado por servomotores de CA acoplados a reductores de velocidad de alta precisión. Controlado por el sistema CNC, se desplaza de manera rápida y precisa hacia la posición requerida. Durante la operación, el tope trasero puede retroceder automáticamente para evitar interferencias con la pieza de trabajo, lo que garantiza un plegado fluido y seguro.

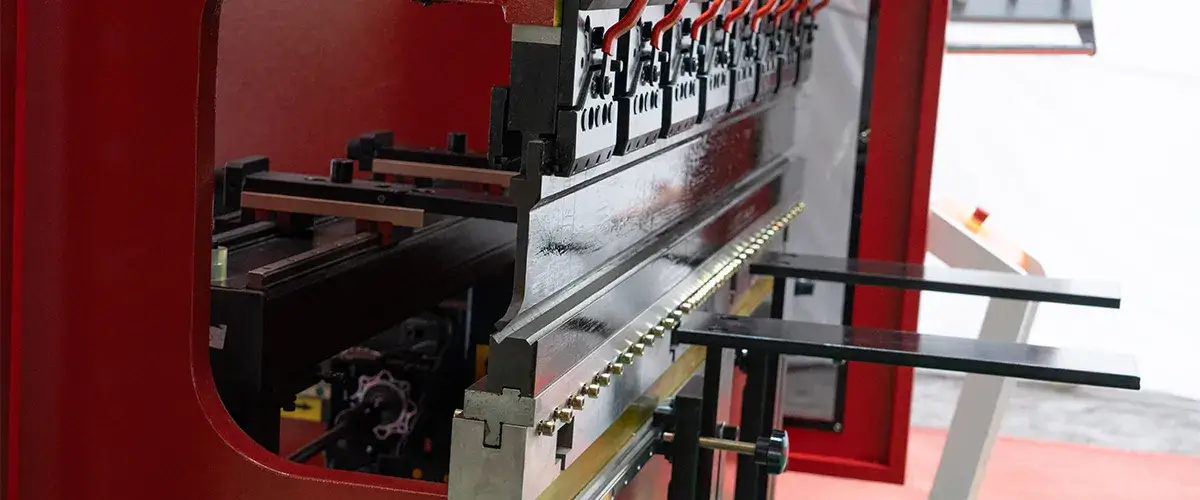

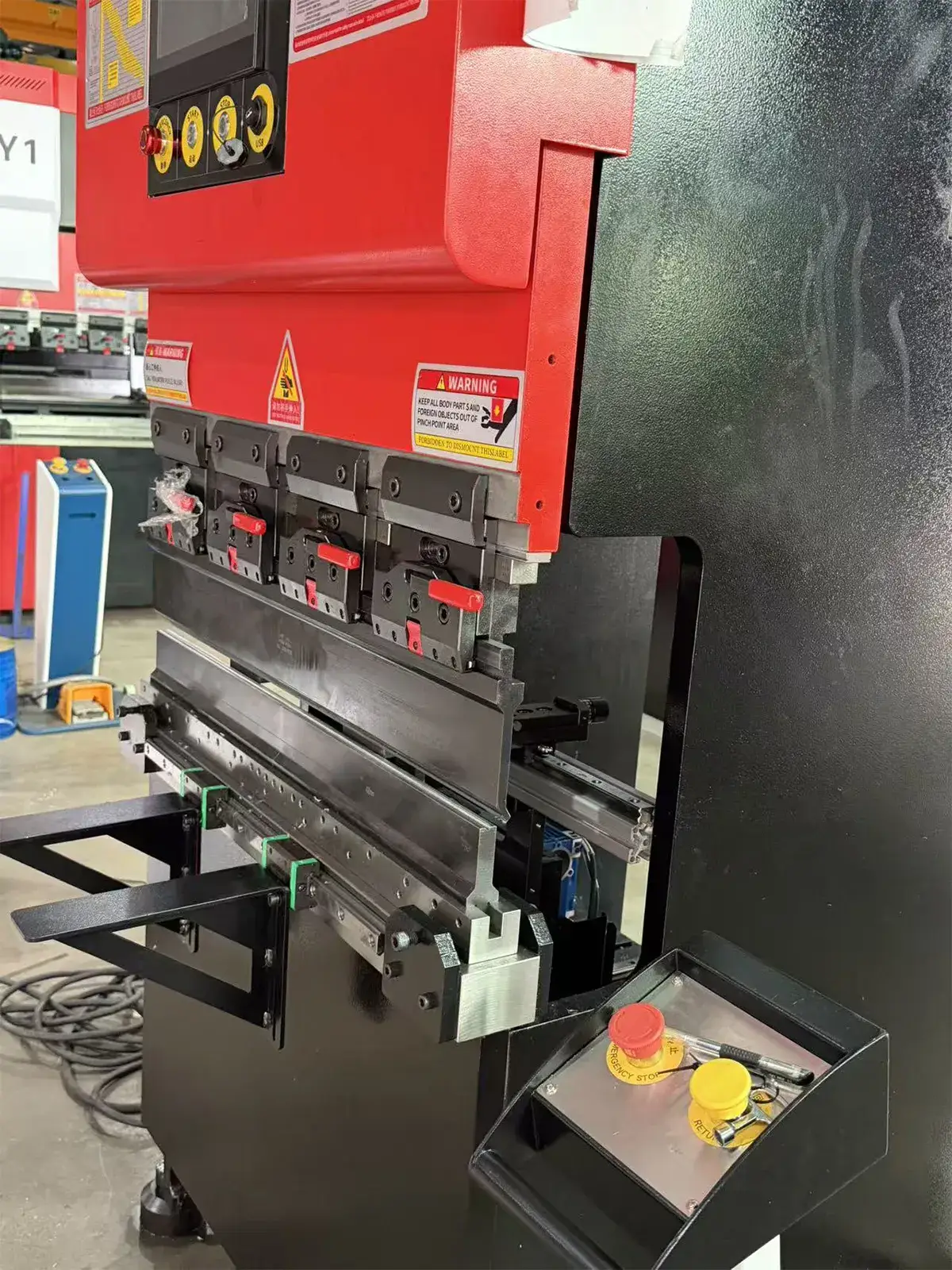

Todos las herramientas para plegadora se someten a tratamientos térmicos y rectificado de precisión, manteniendo tolerancias estrictas en todas las dimensiones críticas para garantizar resultados de plegado exactos. El herramental de alta precisión reduce la necesidad de correcciones secundarias, lo que disminuye los costos de procesamiento a la vez que prolonga la vida útil de la herramienta en comparación con el herramental estándar.

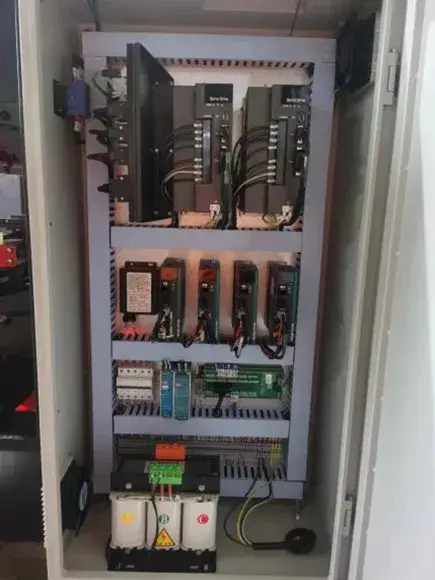

El sistema eléctrico incluye funciones de autodiagnóstico que permiten a los operadores monitorear el estado de la máquina en tiempo real a través de indicadores y pantallas. El gabinete eléctrico cerrado utiliza un sistema de refrigeración por flujo de aire vertical para mantener un funcionamiento estable de los componentes eléctricos. La plegadora también está equipada con sistemas de alarma y funciones de parada de emergencia para prevenir daños en caso de situaciones imprevistas, mostrando la información de fallas de manera clara para una respuesta rápida.

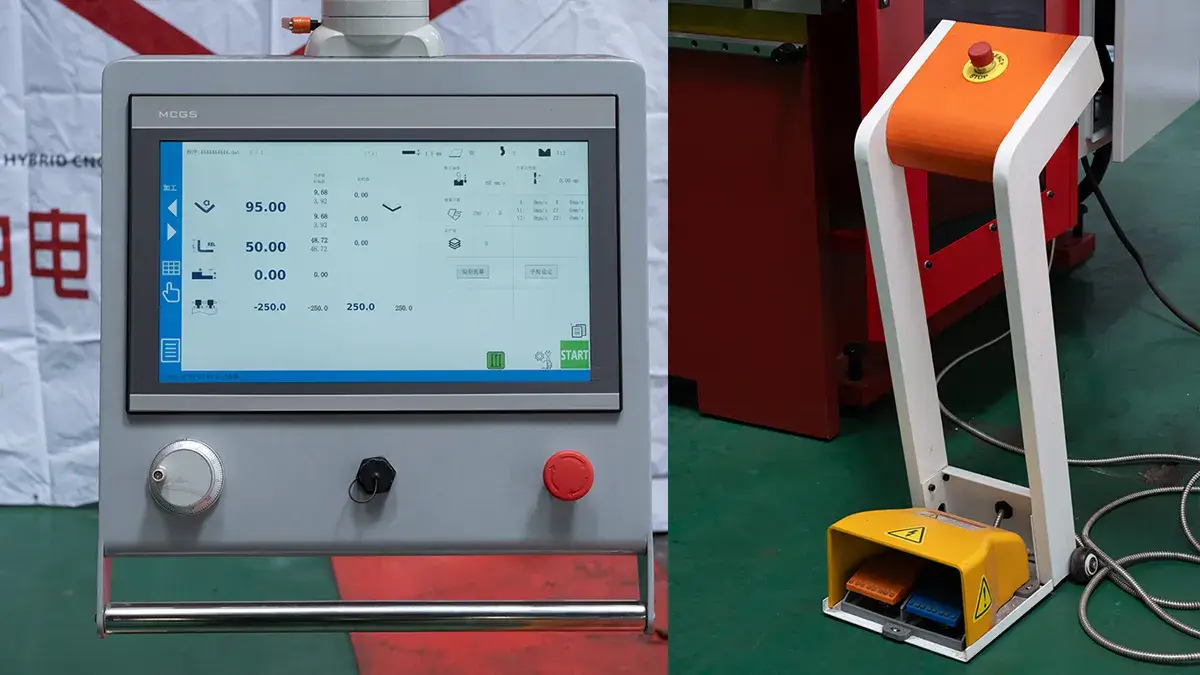

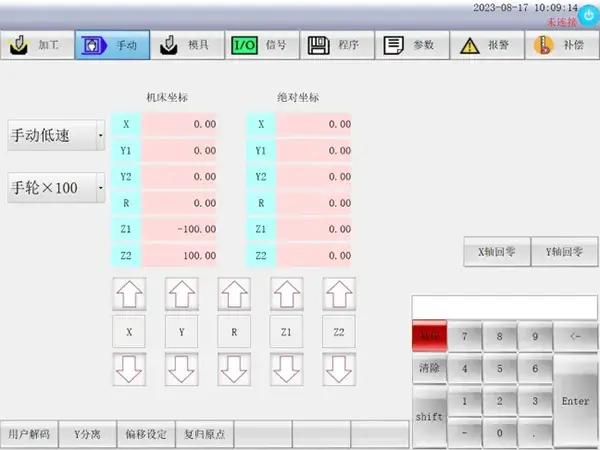

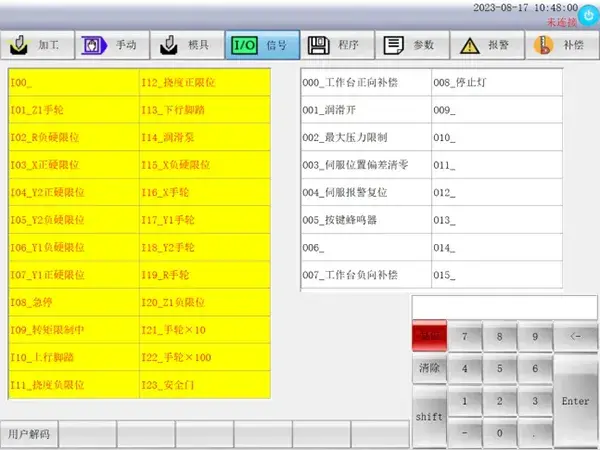

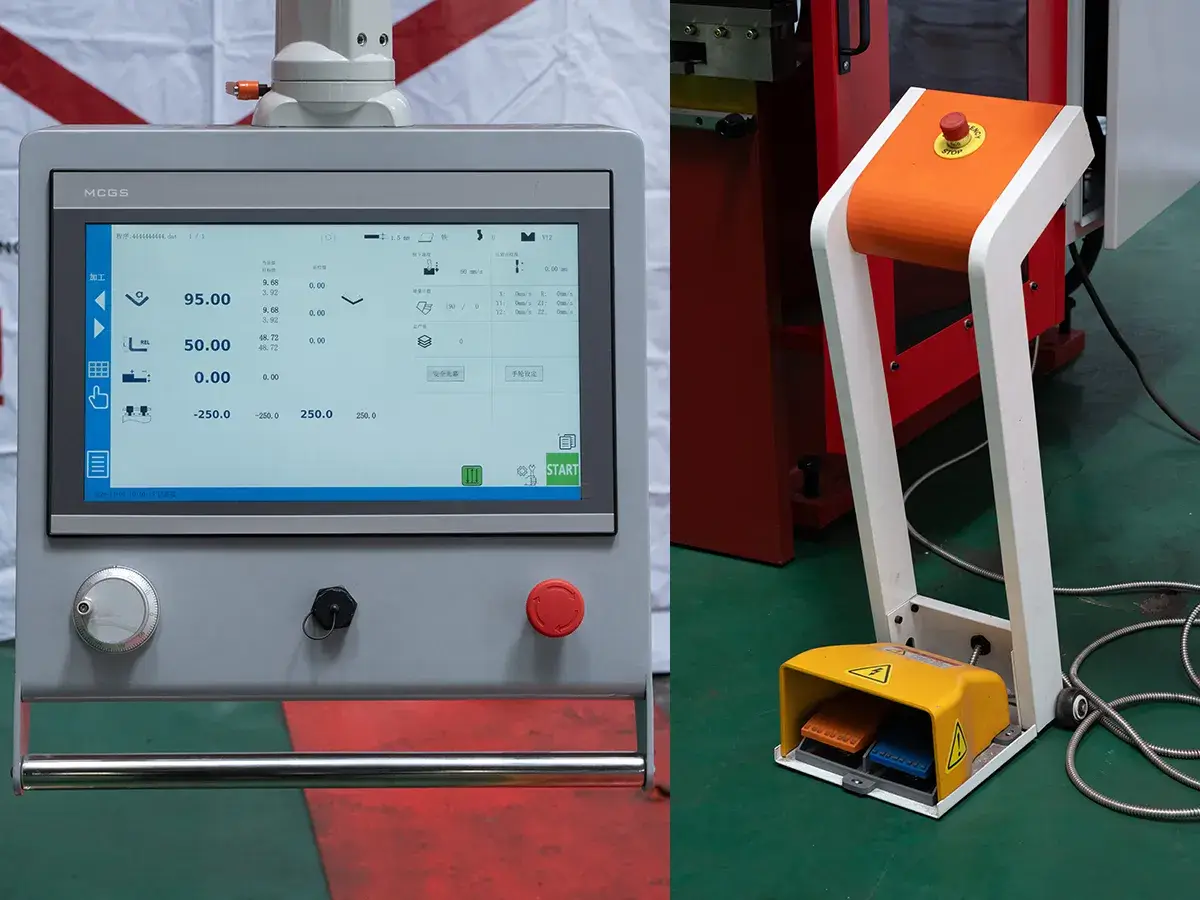

El sistema de control CNC SL100-P está construido con una placa madre de grado industrial y algoritmos avanzados de plegado, lo que garantiza un rendimiento estable incluso en entornos industriales exigentes. Ha superado pruebas de compatibilidad electromagnética (EMC), así como ensayos a altas y bajas temperaturas para mantener su confiabilidad bajo condiciones variables. Equipado con una pantalla táctil de alta definición de 15 pulgadas, el sistema cuenta con una interfaz clara e intuitiva con capacidad de programación directa, lo que permite a los operadores iniciar la producción simplemente ingresando parámetros clave como la posición del tope trasero y el ángulo de plegado, mejorando la eficiencia y reduciendo la complejidad operativa.
