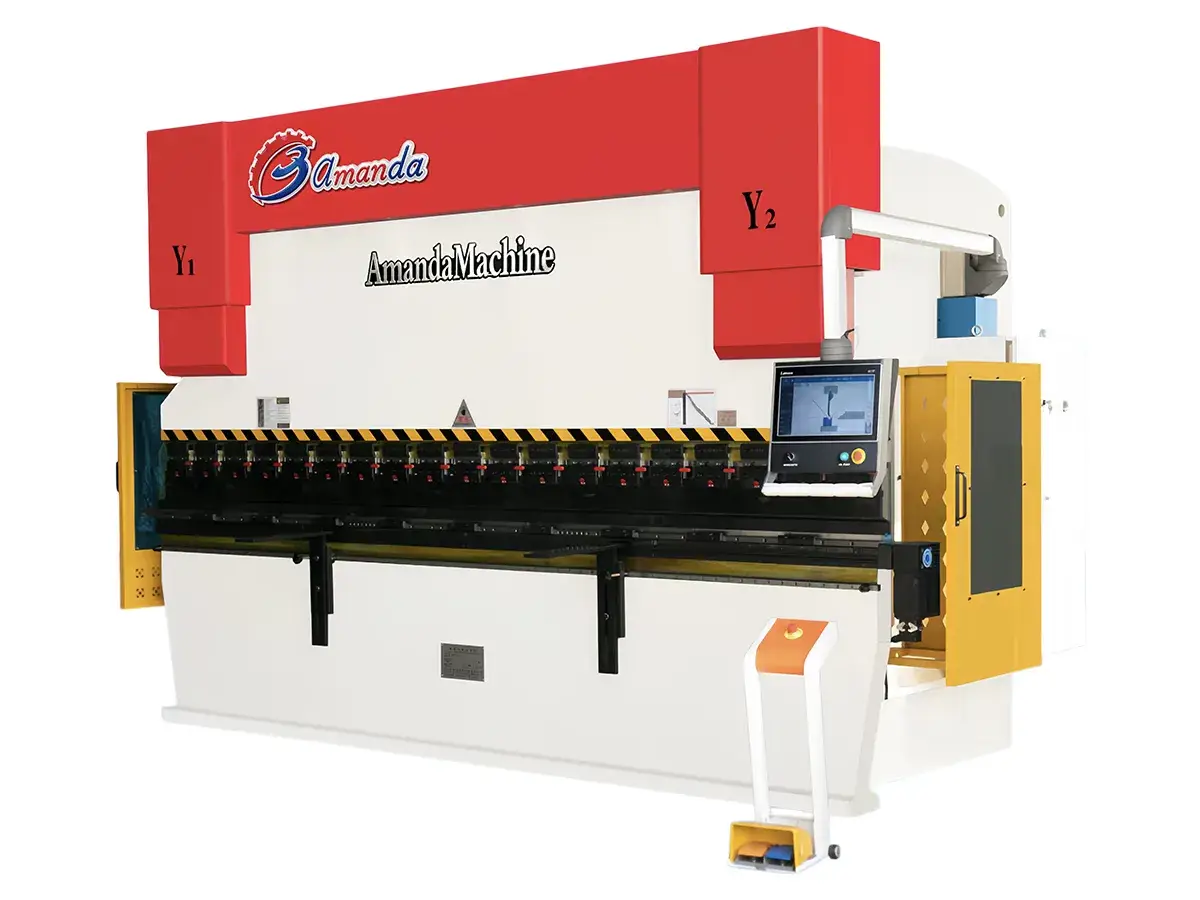

Plegadora Servoeléctrica CNC Híbrida
Máquina Dobladora de Chapa Metálica
Prensa plegadora CNC híbrida-servo, plegadora hidráulica con control numérico. La prensa plegadora CNC híbrida combina la potencia y versatilidad de un sistema hidráulico con las ventajas de ahorro energético de los sistemas servoaccionados. Diseñada como el equilibrio ideal entre las plegadoras electrohidráulicas convencionales y las totalmente eléctricas, ofrece un menor consumo de energía, costos operativos reducidos y un rendimiento de plegado confiable, manteniendo al mismo tiempo la capacidad de manejar aplicaciones de mayor tonelaje.
Esta prensa plegadora CNC híbrida es ideal para fabricantes que buscan un equilibrio entre productividad, eficiencia energética y costo de inversión. Es ampliamente utilizada para la fabricación de gabinetes eléctricos, estructuras metálicas, componentes de maquinaria, productos de acero inoxidable y producción en lotes medianos y grandes donde los costos operativos a largo plazo son un factor importante.
El sistema servo-híbrido ajusta automáticamente la potencia del motor según la demanda real de plegado, lo que reduce significativamente el consumo de energía en comparación con las prensas plegadoras hidráulicas convencionales. Al combinar la eficiencia del servoaccionamiento con la potencia hidráulica, esta plegadora de chapa ofrece una precisión de plegado estable, bajo nivel de ruido operativo, menor temperatura del aceite y menores requisitos de mantenimiento, al tiempo que conserva un rendimiento excelente en aplicaciones de tonelaje mediano y alto.
| Modelo | |||
| Fuerza Nominal | 2000 kN | Potencia del Motor Principal | 18 KW |
| Longitud de Plegado | 3200 mm | Overall Dimensions (L×W×H) | 3300×2100×2900 mm |
| Distancia entre columnas | 2540 mm | Cantidad de Cilindros Principales | 2 |
| Altura de Apertura | 530 mm | Sistema de Bombeo | 1 |
| Profundidad de la garganta | 420 mm | Capacidad del Tanque de Aceite | 1 |
| CNC Axes | 4 + 1 (X, Y1, Y2, V, R) | Sistema de Control CNC | ETS-T17 (control 3D) |
| Eje X | Eje R | ||
| Recorrido | 620 mm | Recorrido | 150 mm |
| Velocida Max. | 500 mm/s | Velocidad Max. | Automatic |
| Precisión de Posicionamiento | ±0.02 mm | Precisión de Posicionamiento | Automatic |
| Repetibilidad | ±0.01 mm | Repetibilidad | Automatic |
| Ejes Y1 / Y2 | Velocidad Ram | ||
| Recorrido | 240 mm | Velocidad de Aproximación | 160 mm/s |
| Precisión de Posicionamiento | ±0.02 mm | Velocidad de Trabajo | 12mm/s |
| Repetibilidad | ±0.01 mm | Velocidad de Retorno | 120 mm/s |
-
Sistema de Control de Sincronización
Reglas ópticas de alta precisión y control inteligente de sincronización aseguran un movimiento estable del carnero (punzón), una excelente consistencia en el plegado y un desempeño confiable, incluso bajo condiciones de carga excéntrica.
-
Sistema de Topes Traseros e Hidráulico Híbrido
Al combinar la eficiencia del servoaccionamiento con la potencia hidráulica, este sistema híbrido reduce el consumo energético y los costos operativos, manteniendo al mismo tiempo la flexibilidad y la capacidad de fuerza necesarias para las aplicaciones más exigentes en chapa metálica.
-
Sistema Eléctrico
Componentes eléctricos de reconocimiento internacional y un sistema de control optimizado garantizan una operación confiable, una larga vida útil y un rendimiento seguro de la máquina.
-

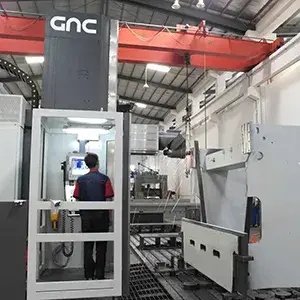

Armazón de la Máquina
Los componentes principales, incluidos el bastidor, el carro (o pistón) y la mesa de trabajo, adoptan una construcción completamente soldada en acero. El análisis estructural por elementos finitos optimiza la rigidez del bastidor, el equilibrio simétrico de la carga en los montantes y el costillaje reforzado para ofrecer un gran rendimiento antitorsión en el procesamiento pesado
Todos los bastidores soldados se alivian de tensiones por completo mediante un proceso de recocido a alta temperatura en nuestro propio horno de gran tamaño, lo que permite eliminar las tensiones internas y evitar deformaciones posteriores a la fabricación.
Las piezas estructurales críticas se mecanizan en una sola sujeción en nuestros centros de maquinado de 5 caras de origen europeo, lo que garantiza un paralelismo y una perpendicularidad perfectos en todas las superficies de montaje. Esto mantiene una precisión estable a largo plazo, reduce la tasa de desperdicio y disminuye los costos de producción durante la fabricación continua en masa.
-
Sujeción rápida de punzones seccionales

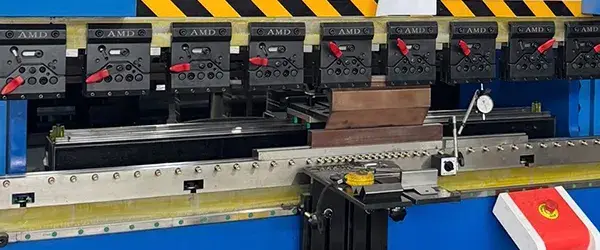

Sistema de amarre rápido manual: Cambios rápidos de herramienta, combinaciones flexibles de herramental y un rendimiento de sujeción confiable.
Abrazadera rápida neumática (opcional): Bloqueo automático de herramientas para una mayor eficiencia, fuerza de sujeción uniforme y mejor calidad de doblado.
-
Sistema de base de matriz universal
Compatible con herramental estándar de la industria y diseñado para ofrecer un rendimiento de doblado estable, preciso y confiable. Está disponible un sistema de coronamiento mecánico (compensación de flecha) opcional para mejorar la consistencia de los ángulos.
-
Soluciones de herramientas prémium
Herramientas de acero aleado de alta calidad con tratamiento térmico en todo el cuerpo que garantizan una larga vida útil, una excelente resistencia al desgaste y una precisión de plegado confiable. El diseño de herramientas segmentadas mejora la flexibilidad y la eficiencia de producción.
