Plegadora CNC Electrohidráulica
  • Plegadora CNC Electrohidráulica
  • Plegadora CNC Electrohidráulica
  • Plegadora CNC Electrohidráulica
  • Plegadora CNC Electrohidráulica
  • Plegadora CNC Electrohidráulica

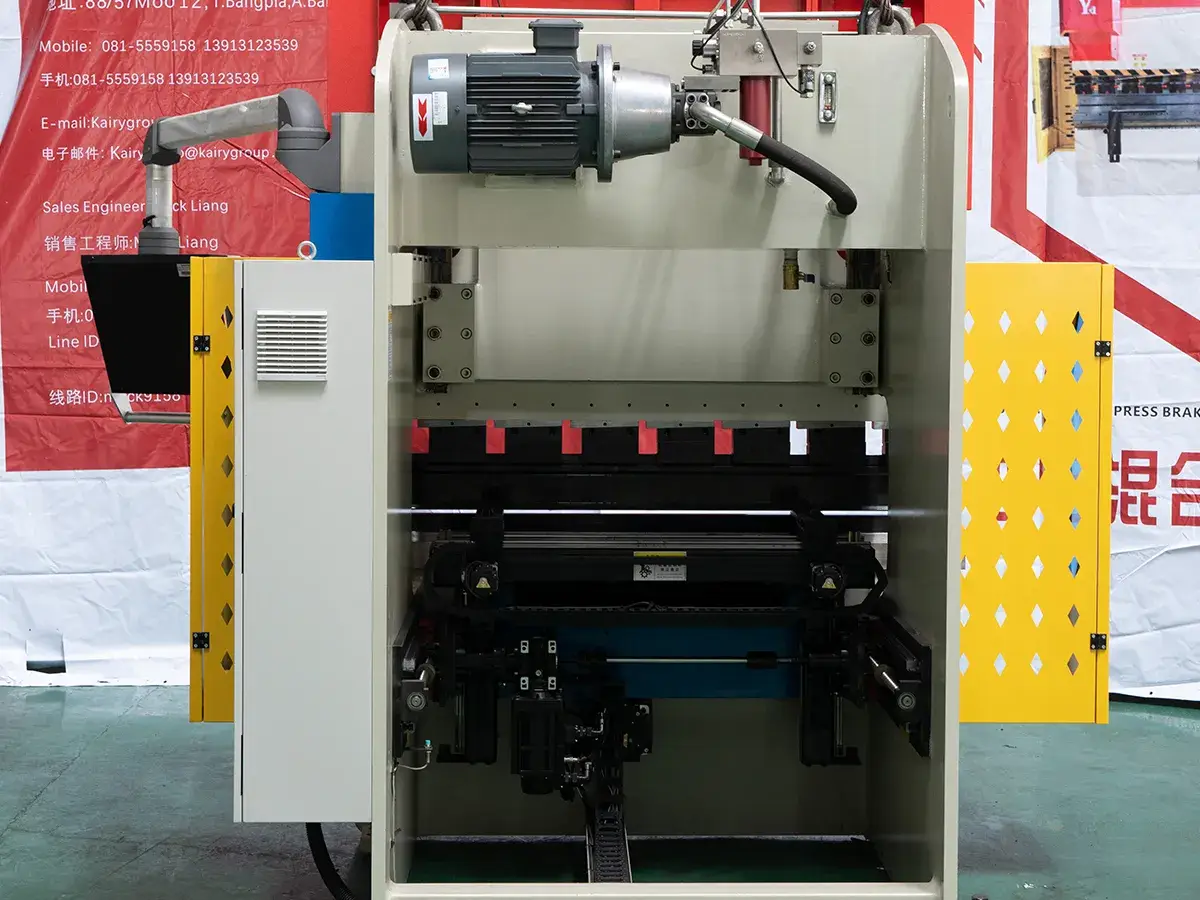

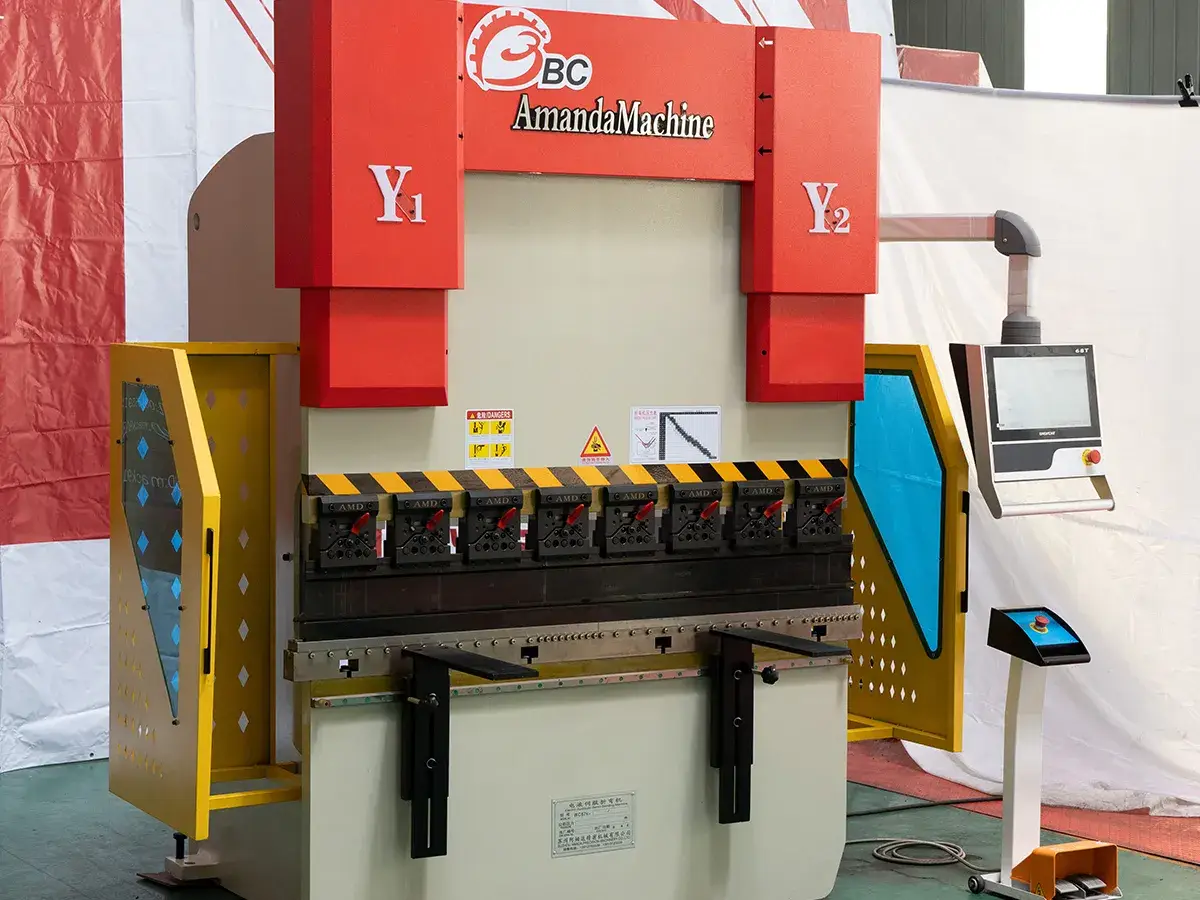

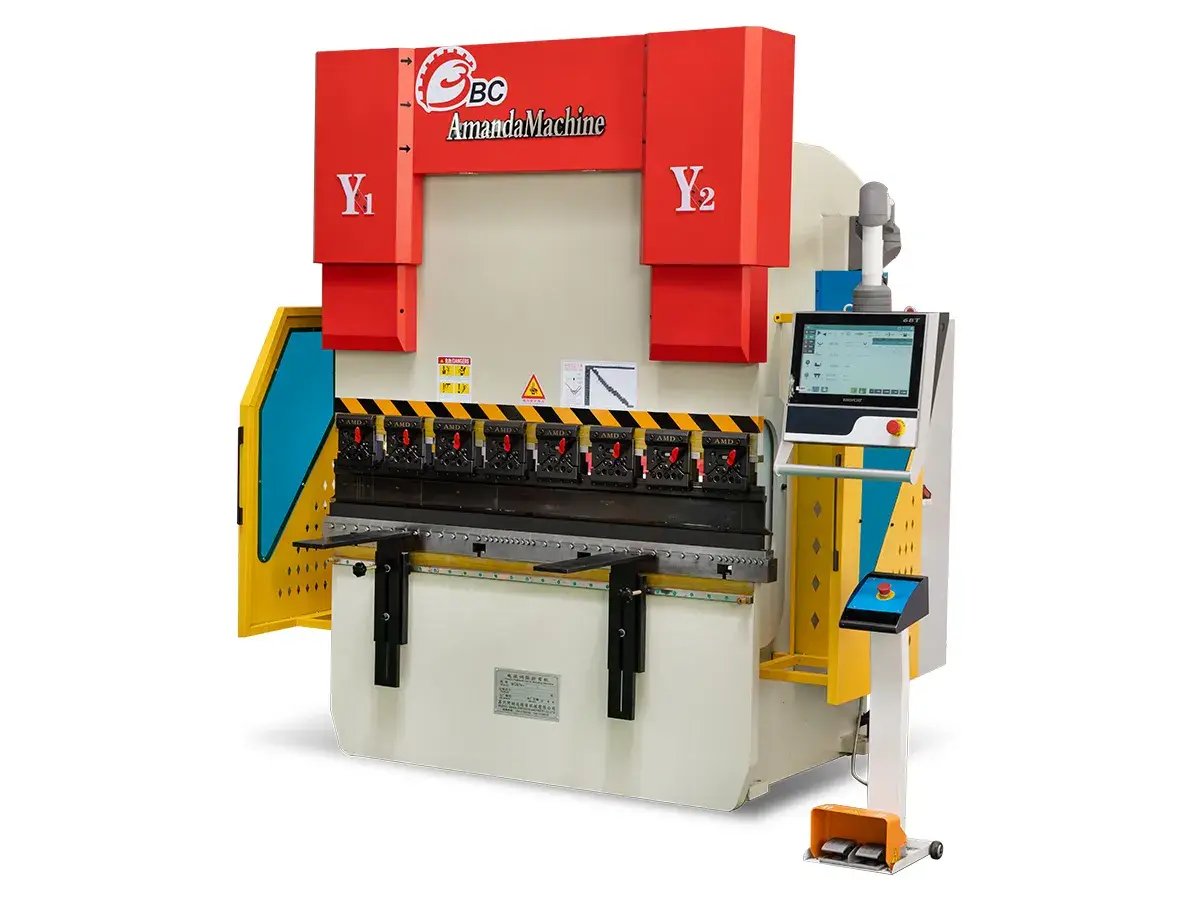

Plegadora CNC Electrohidráulica

Máquina Dobladora de Chapa Metálica

Diseñada para la fabricación versátil de chapa metálica, esta prensa plegadora CNC se utiliza ampliamente en la producción de gabinetes eléctricos, productos metálicos, puertas y ventanas, componentes estructurales, piezas de maquinaria y otras aplicaciones de fabricación general donde la productividad confiable es el requisito principal.

Solicitar una cotización

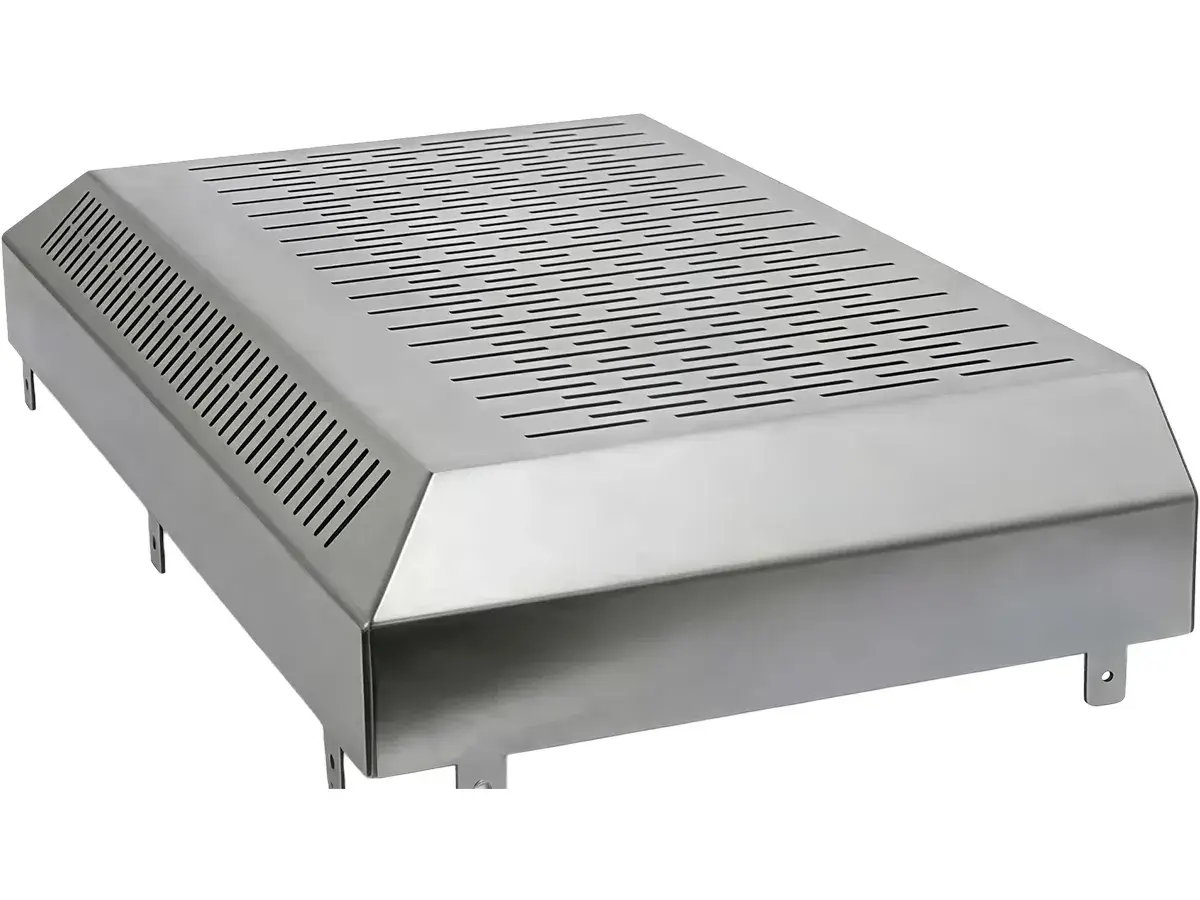

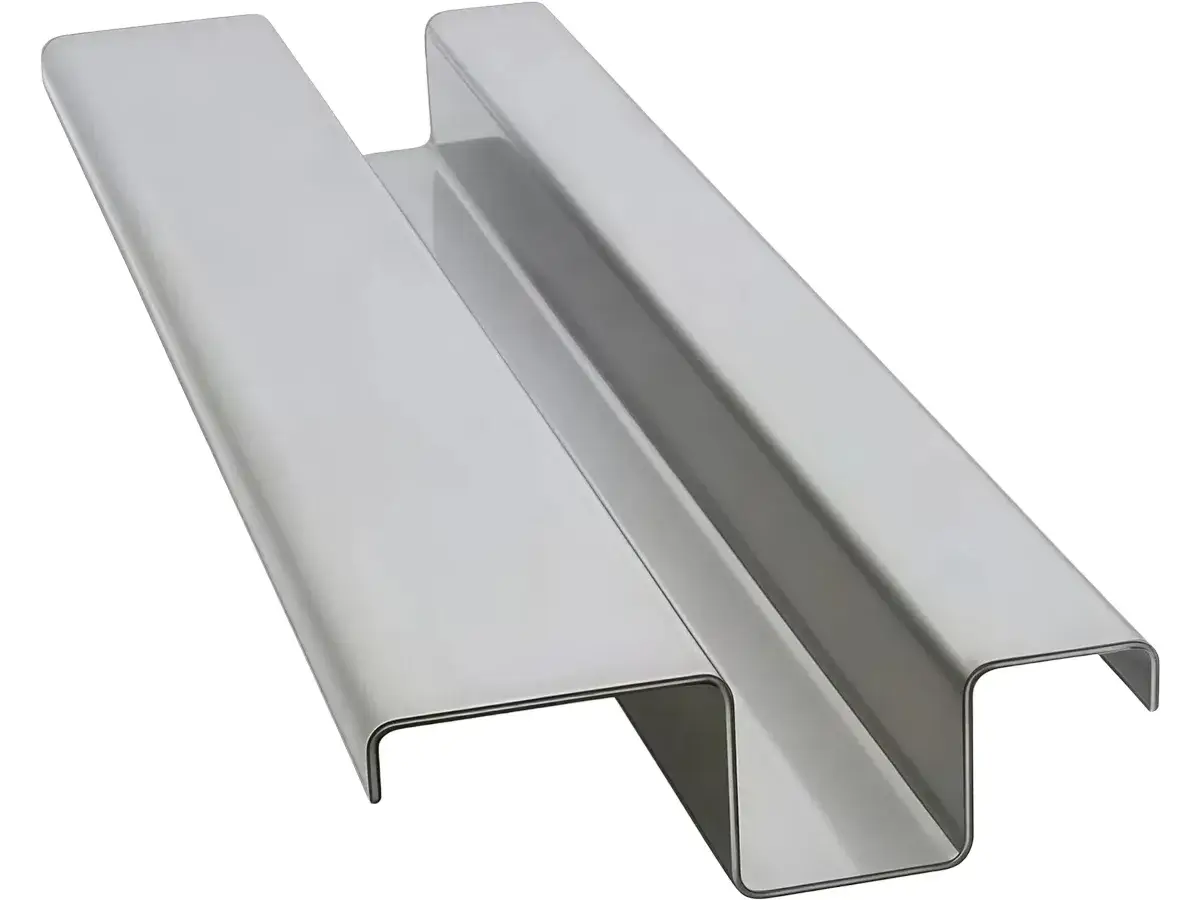

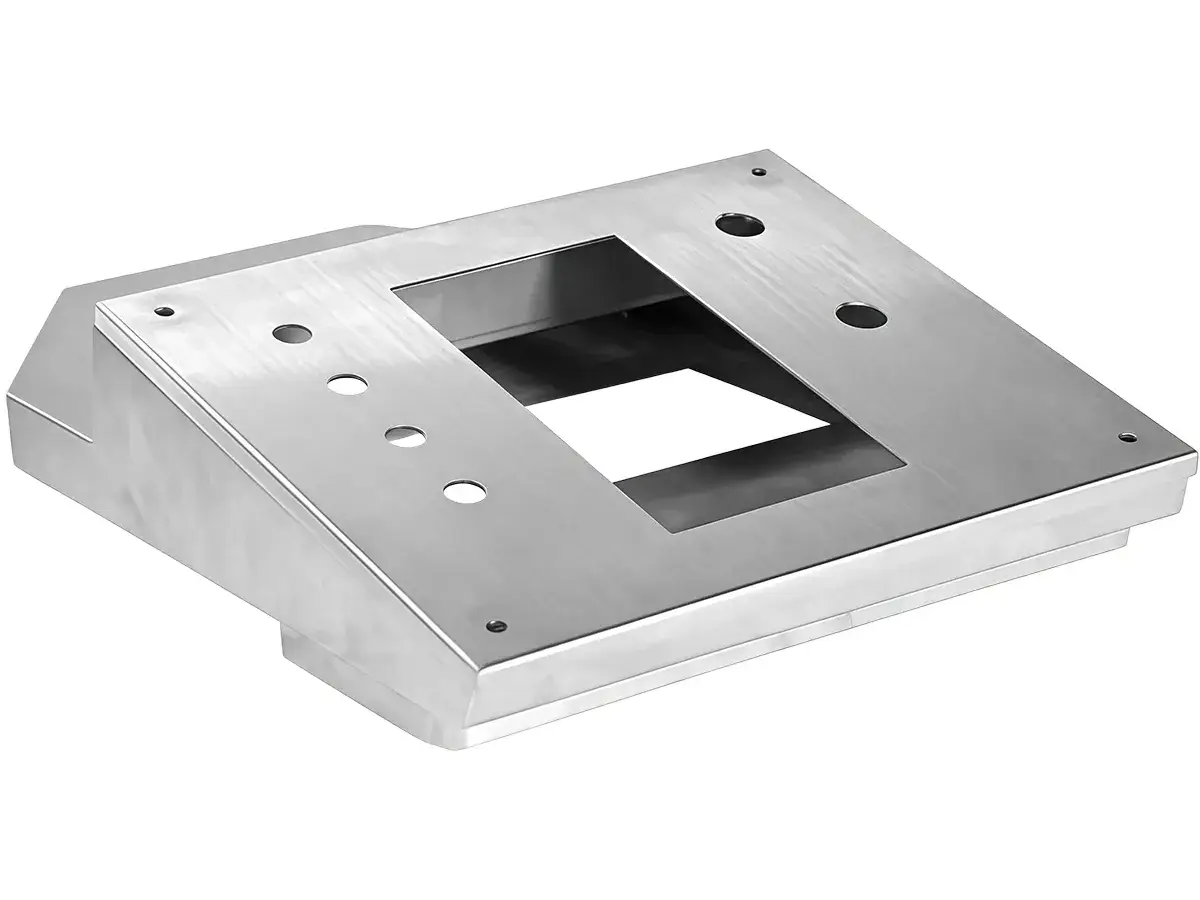

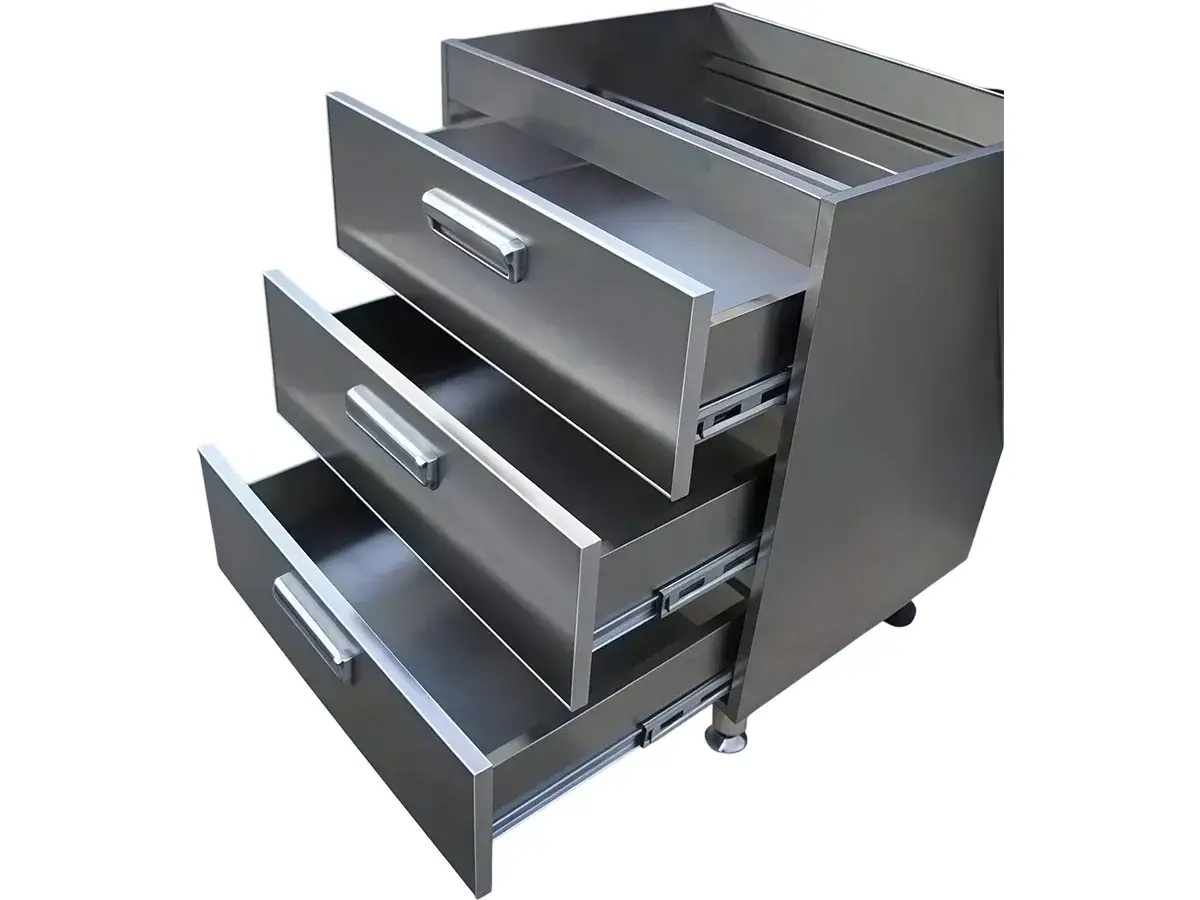

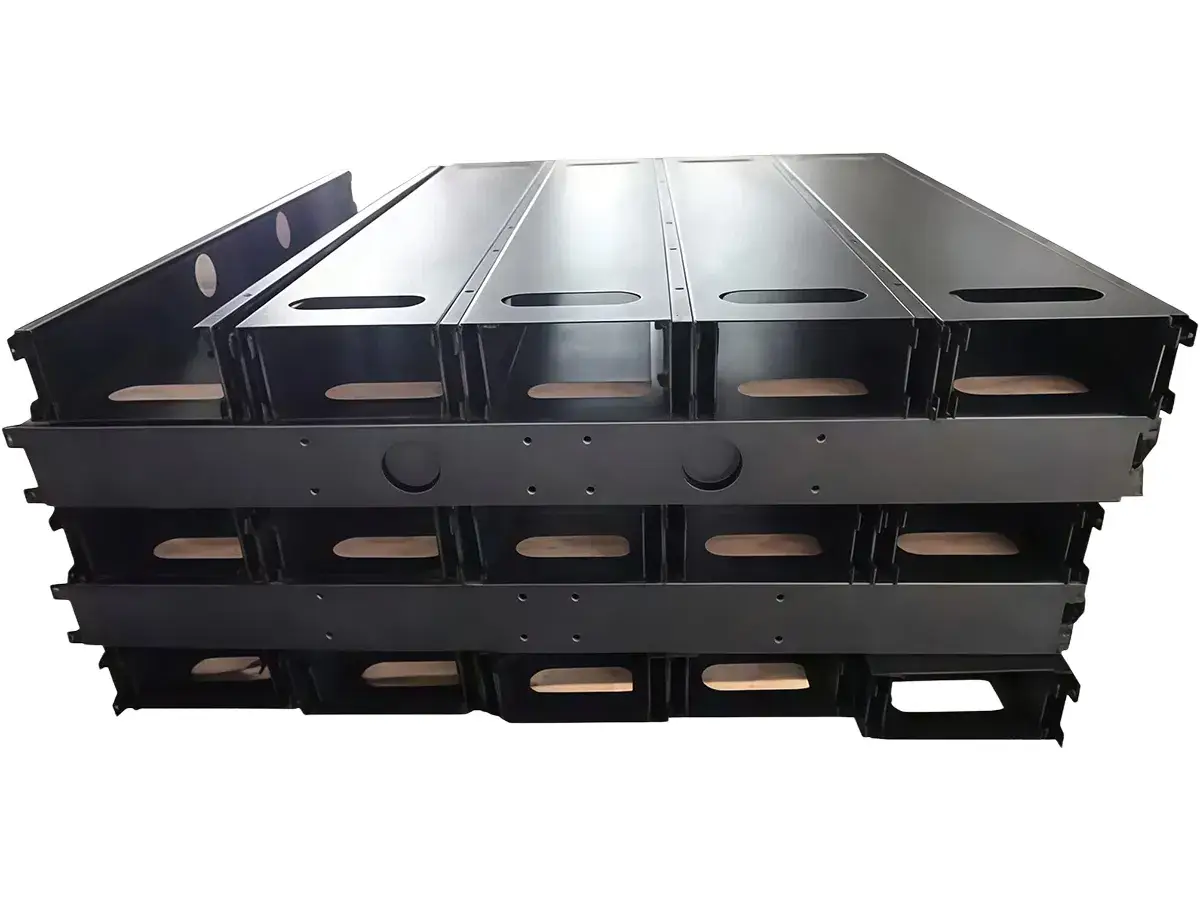

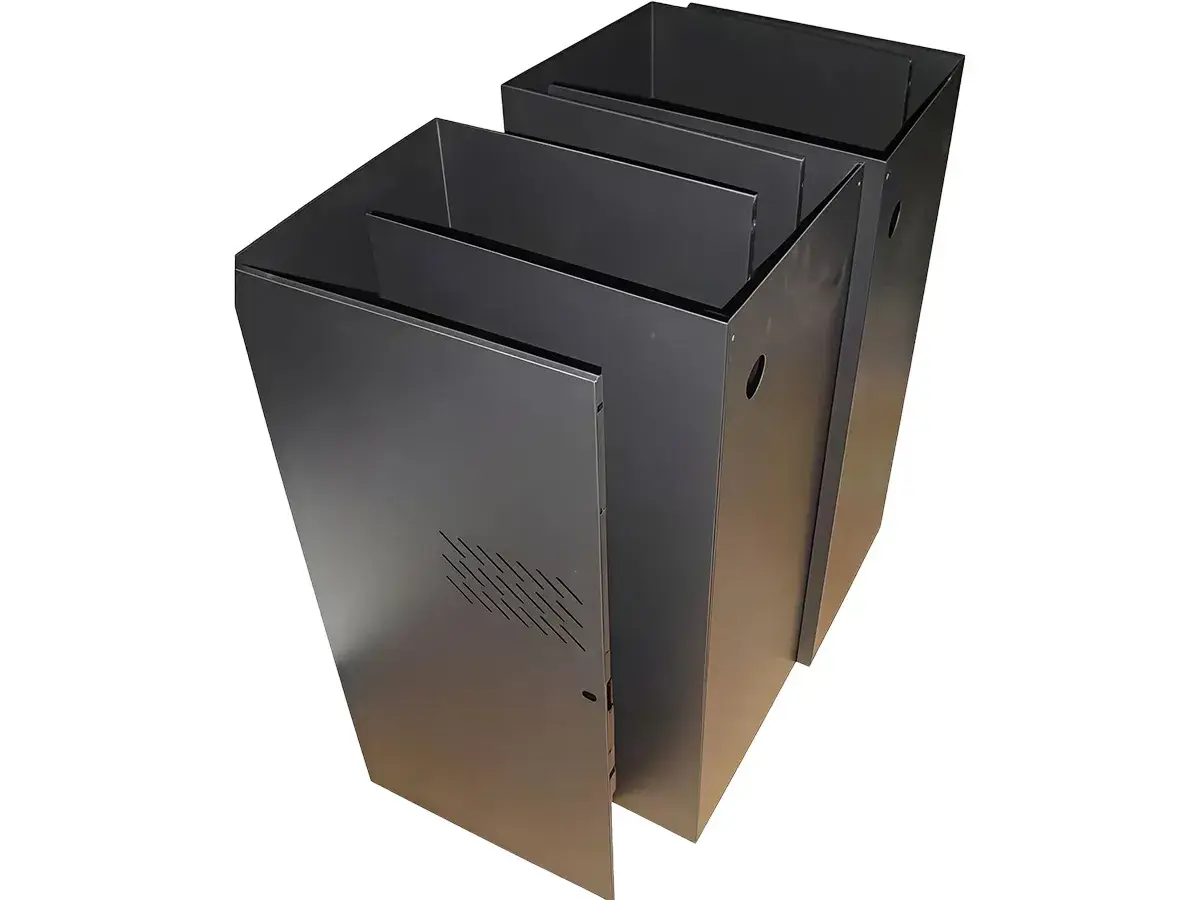

Piezas de trabajo de muestra
Piezas de trabajo de muestra
Piezas de trabajo de muestra
Piezas de trabajo de muestra
Piezas de trabajo de muestra
Piezas de trabajo de muestra
Piezas de trabajo de muestra
Especificaciones Técnicas
  • Plegadora de 50 a 320 toneladas
  • Plegadora de 400 a 600 toneladas
  • Plegadora de 800 a 1600 toneladas
Modelo 50T/1600 63T/2500 80T/3200 100T/3200 160T/3200 200T/3200 250T/3200 320T/3200
Fuerza Nominal (KN) 500 630 800 1000 1600 2000 2500 3200
Longitud de Plegado (mm) 1600 2500 3200 3200 3200 3200 3200 3200
Distancia entre las Columnas (mm) 1550 1900 2700 2700 2700 2700 2700 2700
Profundidad de Garganta (mm) 300 350 350 400 400 400 400 400
Carrera Standard (mm) 240 150 150 200 200 200 200 200
Altura de la Mesa de Trabajo (mm) 865 800 800 800 800 800 800 800
Altura de Apertura Max. (mm) 300 380 380 420 420 420 420 420
Potencia del Motor (kW) 5.5 5.5 7.5 7.5 11 15 15 18.5
Cilindros de Descarga(Qty.) 2 2 3 3 3 3 3 3
Ejes CNC 6+1 4+1 4+1 4+1 4+1 4+1 4+1 4+1
Recorrido del Eje X (mm) 620 500 500 500 500 500 500 500
Velocidad del Eje X (mm/s) 500 100 100 100 100 100 100 100
Dimensiones (L×A×A) (mm) 1800×1500×2000 3100×1450×2050 3500×1550×2100 3500×1580×2400 3500×1650×2500 3500×1680×2550 3500×1700×2600 3500×1800×2730
Modelo 400T/4000 500T/5000 500T/6000 500T/7000 600T/5000 600T/6000 600T/7000
Fuerza Nominal (kN) 4000 5000 5000 5000 6000 6000 6000
Longitud de Plegado (mm) 4000 5000 6000 7000 5000 6000 7000
Distancia entre las Columnas (mm) 3200 3900 4900 5900 3900 4900 5900
Profundidad de Garganta (mm) 400 500 500 500 500 500 500
Carrera Standard (mm) 200 300 300 300 300 300 300
Altura de la Mesa de Trabajo (mm) 800 800 800 800 800 800 800
Altura de Apertura Max. (mm) 420 600 600 600 600 600 600
Potencia del Motor (kW) 22 37 37 37 45 45 45
Cilindros de Descarga (Qty.) 4 5 6 6 5 6 7
Ejes CNC 3+1 3+1 3+1 3+1 3+1 3+1 3+1
Recorrido del Eje X (mm) 500 500 500 500 500 500 500
Velocidad del Eje X (mm/s) 100 100 100 100 100 100 100
Dimensions (L×A×A) (mm) 4300×2080×2730 5400×2525×4600 6500×2525×4200 7500×2525×4900 5500×2450×4500 6500×2450×5100 7500×2450×5200
Modelo 800T/6000 800T/7000 800T/8000 1000T/6000 1000T/7000 1000T/8000 1200T/6000 1200T/7000 1200T/8000 1600T/6000 1600T/7000 1600T/8000
Fuerza Nominal (kN) 8000 8000 8000 10000 10000 10000 12000 12000 12000 16000 16000 16000
Longitud de Plegado (mm) 6000 7000 8000 6000 7000 8000 6000 7000 8000 6000 7000 8000
Distancia entre las Columnas (mm) 4900 5900 5900 5900 5900 6900 4900 5900 6900 4900 5900 6900
Profundidad de Garganta (mm) 600 600 600 600 600 600 600 600 600 500 500 500
Carrera Standard (mm) 400 400 400 400 400 400 400 400 400 300 300 300
Altura de la Mesa de Trabajo (mm) 800 800 800 800 800 800 800 800 800 800 800 800
Altura de Apertura Max. (mm) 400 400 400 500 500 500 500 500 500 600 600 600
Potencia del Motor (mm) 800 800 800 800 800 800 800 800 800 700 700 700
Cilindros de Descarga (Qty.) 75kW 75kW 75kW 90kW 90kW 90kW 90kW 90kW 90kW 110kW 110kW 110kW
Ejes CNC 3 3 3 3 3 3 3 3 3 3 3 3
Recorrido del Eje X (mm) 800 800 800 800 800 800 800 800 800 800 800 800
Velocidad del Eje X (mm/s) 100 100 100 100 100 100 100 100 100 100 100 100
Dimensions (L×A×A) (mm) 6500×2750×5300 7500×2750×5500 8500×2750×5900 6500×2800×5600 7500×2800×5800 8500×2800×6100 6500×3100×5850 7500×3100×6550 8500×3100×7150 6500×3300×6500 7500×3300×7000 8500×3300×8000
Componentes Principales
    • Tecnología y Desempeño

      Construida sobre un sistema electrohidráulico de servos probado, la plegadora CNC de la Serie Classic ofrece una precisión de doblado confiable, un funcionamiento estable y una durabilidad a largo plazo. Su sistema de tope trasero controlado por CNC y su compatibilidad con utillaje flexible permiten el procesamiento eficiente de una amplia variedad de materiales y piezas, lo que la convierte en una solución confiable para la fabricación diaria.

      Rendimiento y Tecnología

      Todos los bastidores soldados se alivian de tensiones por completo mediante un proceso de recocido a alta temperatura en nuestro propio horno de gran tamaño, lo que permite eliminar las tensiones internas y evitar deformaciones posteriores a la fabricación.

    • Sujeción rápida de punzones seccionales

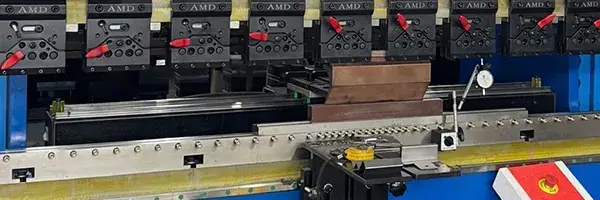

      Sujeción rápida de punzones seccionales

      Sistema de amarre rápido manual: Cambios rápidos de herramienta, combinaciones flexibles de herramental y un rendimiento de sujeción confiable.

    • Sistema de base de matriz universal
      Sistema de base de matriz universal

      Compatible con herramental estándar de la industria y diseñado para ofrecer un rendimiento de doblado estable, preciso y confiable. Está disponible un sistema de coronamiento mecánico (compensación de flecha) opcional para mejorar la consistencia de los ángulos.

    • Soluciones de herramientas prémium
      • Soluciones de herramientas prémium
      • Soluciones de herramientas prémium

      Herramientas de acero aleado de alta calidad con tratamiento térmico en todo el cuerpo que garantizan una larga vida útil, una excelente resistencia al desgaste y una precisión de plegado confiable. El diseño de herramientas segmentadas mejora la flexibilidad y la eficiencia de producción.

Tecnología Principal

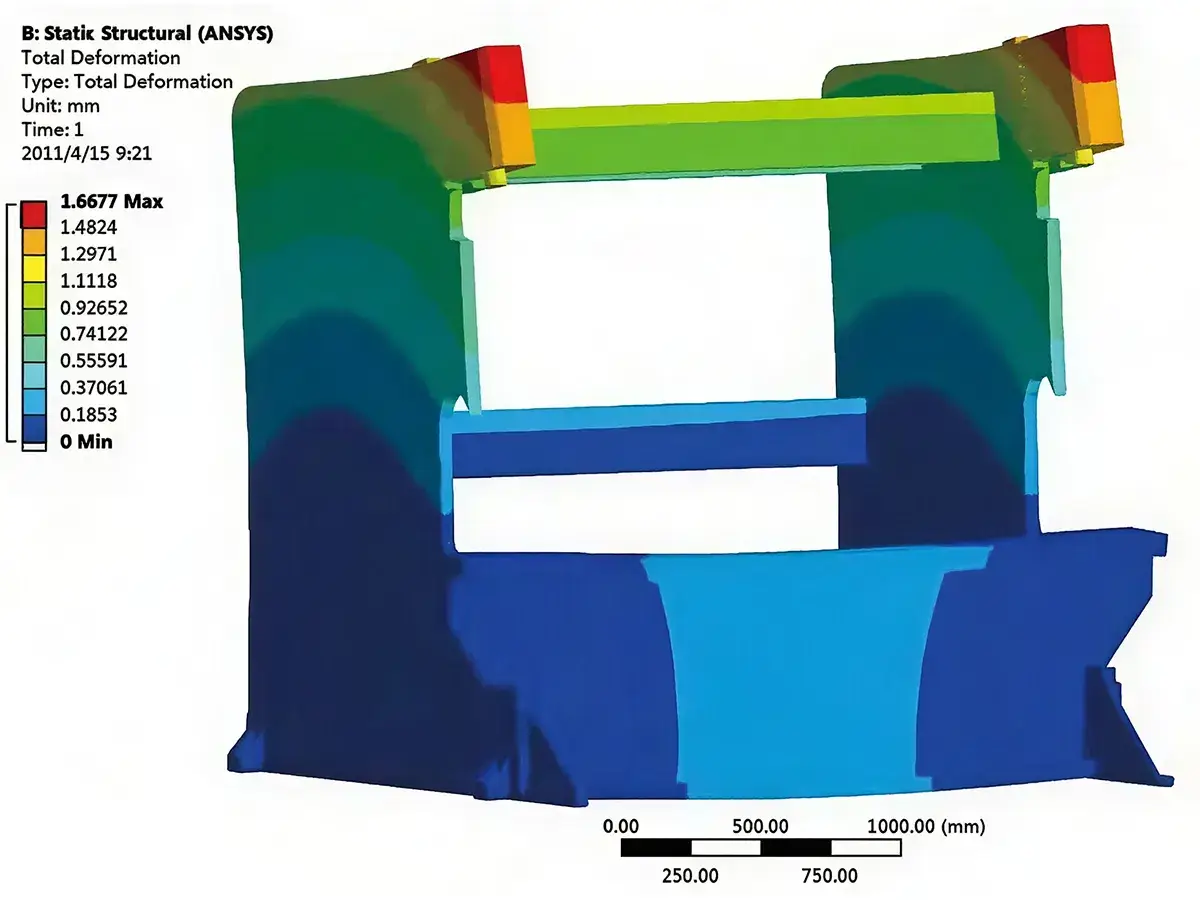

Análisis de Elementos Finitos (FEA)
Análisis de Elementos Finitos (FEA)

El bastidor está fabricado en acero de alta resistencia y optimizado mediante análisis de elementos finitos para mantener la rigidez bajo carga. El cilindro superior soporta la carga principal mientras el bastidor permanece uniformemente equilibrado, lo que ayuda a reducir la deformación y a mantener una precisión de plegado constante a lo largo del tiempo.

Proceso de Mecanizado del Bastidor

La plegadora adopta una estructura de bastidor de acero soldado. Después de la soldadura, el bastidor se deja reposar durante un mes para liberar las tensiones internas, seguido de un mecanizado de bastidor completo utilizando equipos grandes de mandrinado y fresado de tipo suelo. Este proceso garantiza una alta precisión vertical de la superficie de montaje del cilindro y el paralelismo de la mesa de trabajo, lo que permite que el carro opere a alta velocidad con una sincronización precisa.

Proceso de Soldadura

Cada plegadora es soldada manualmente por técnicos experimentados con más de cinco años de experiencia. Se aplica soldadura con protección de gas para evitar la oxidación, lo que da como resultado una gran resistencia en las soldaduras y una calidad estructural uniforme.
