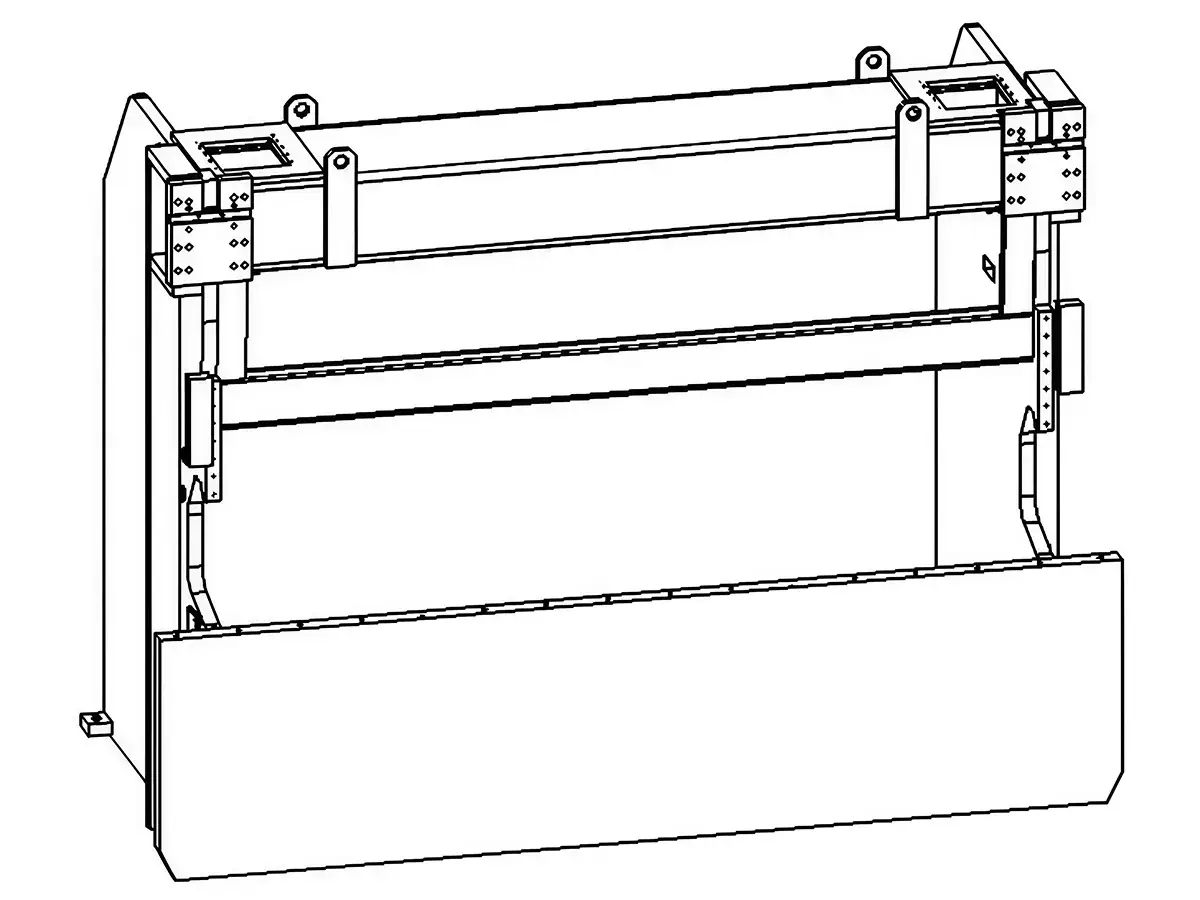

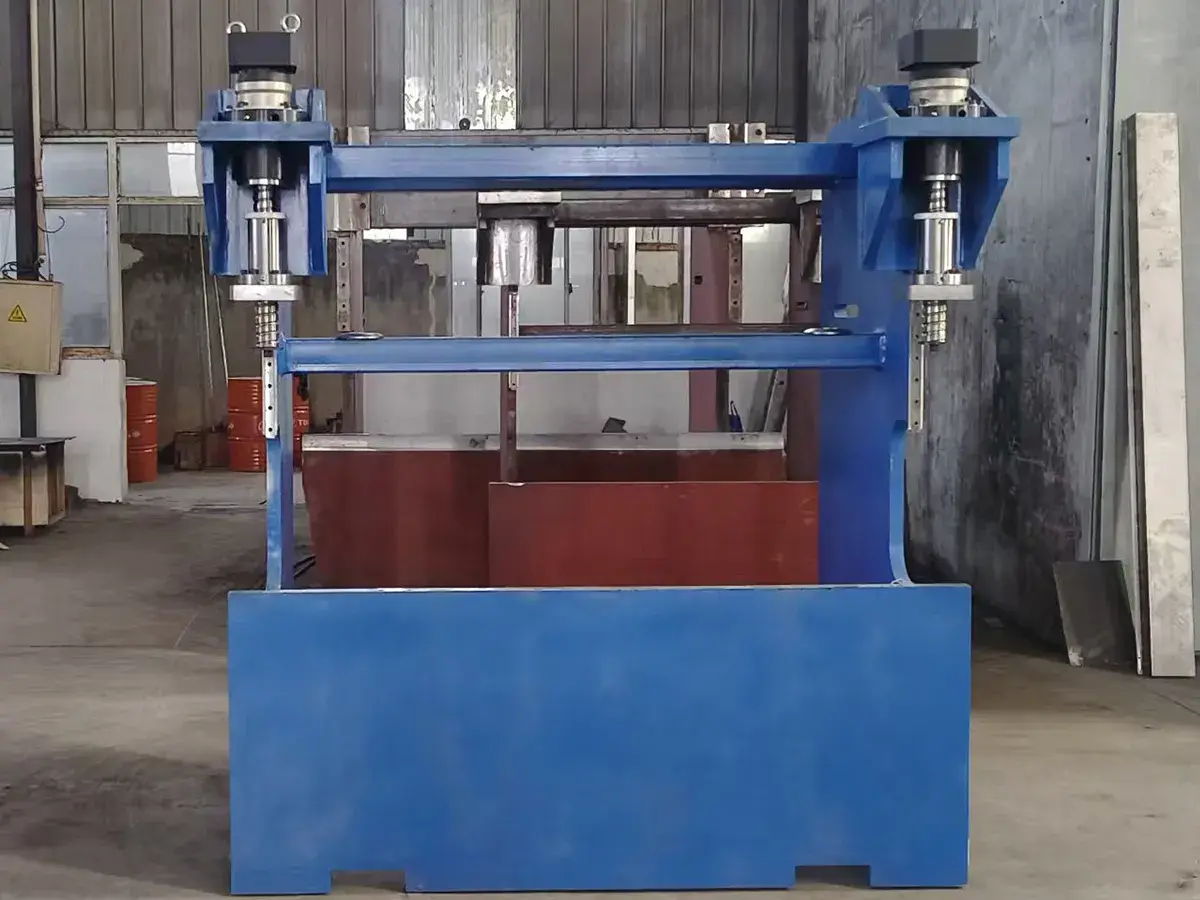

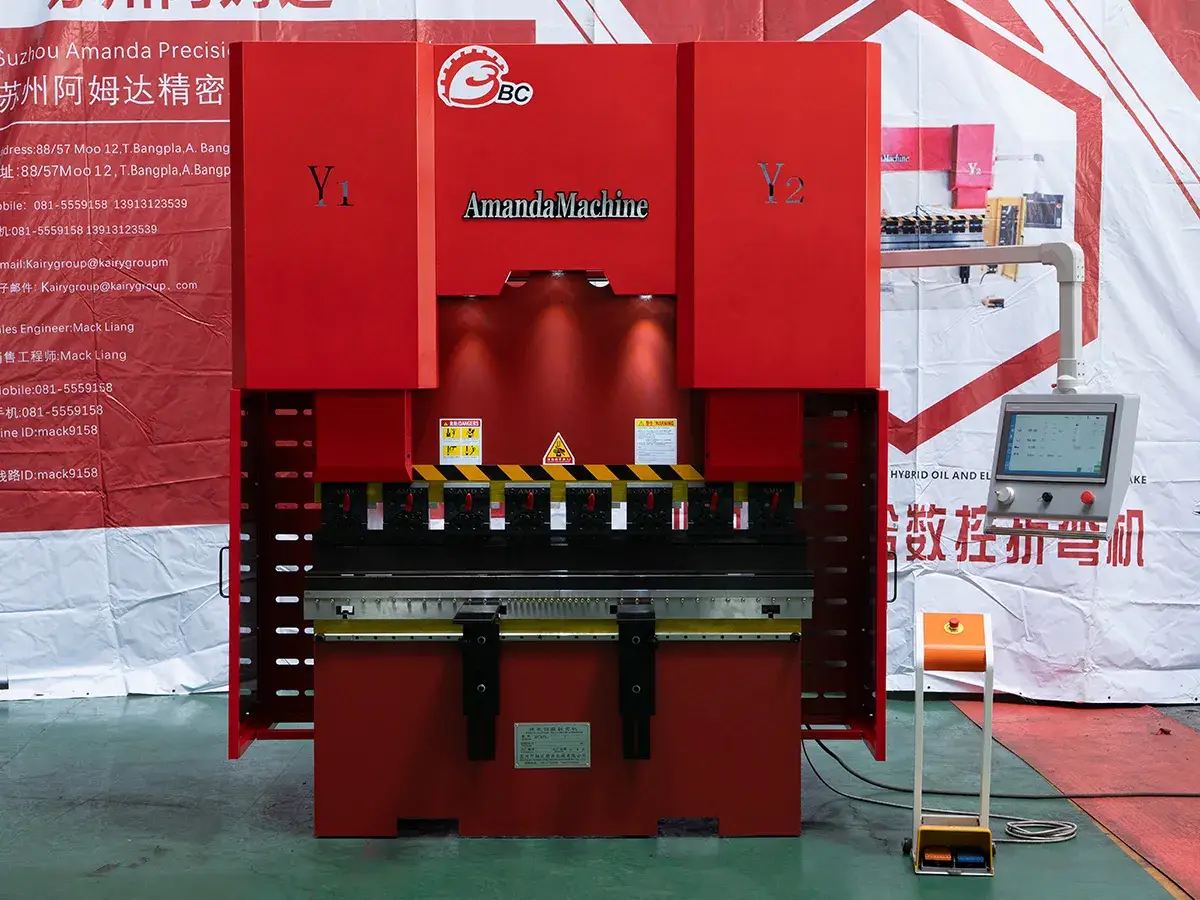

Para el bastidor de la máquina, que comprende tanto la bancada como la viga móvil, se emplea una robusta estructura de acero totalmente soldada. Su arquitectura simétrica distribuye el peso de manera perfectamente equilibrada a ambos lados de la columna, minimizando vibraciones durante los ciclos de trabajo pesado.
Adicionalmente, se han integrado nervaduras internas de refuerzo junto con una transición estructural óptima entre la carcasa del accionamiento principal y las columnas, lo que garantiza un soporte sumamente estable. La geometría global ha sido validada mediante simulación por elementos finitos para asegurar niveles óptimos de resistencia mecánica, rigidez estructural y estabilidad dimensional a lo largo de los años.

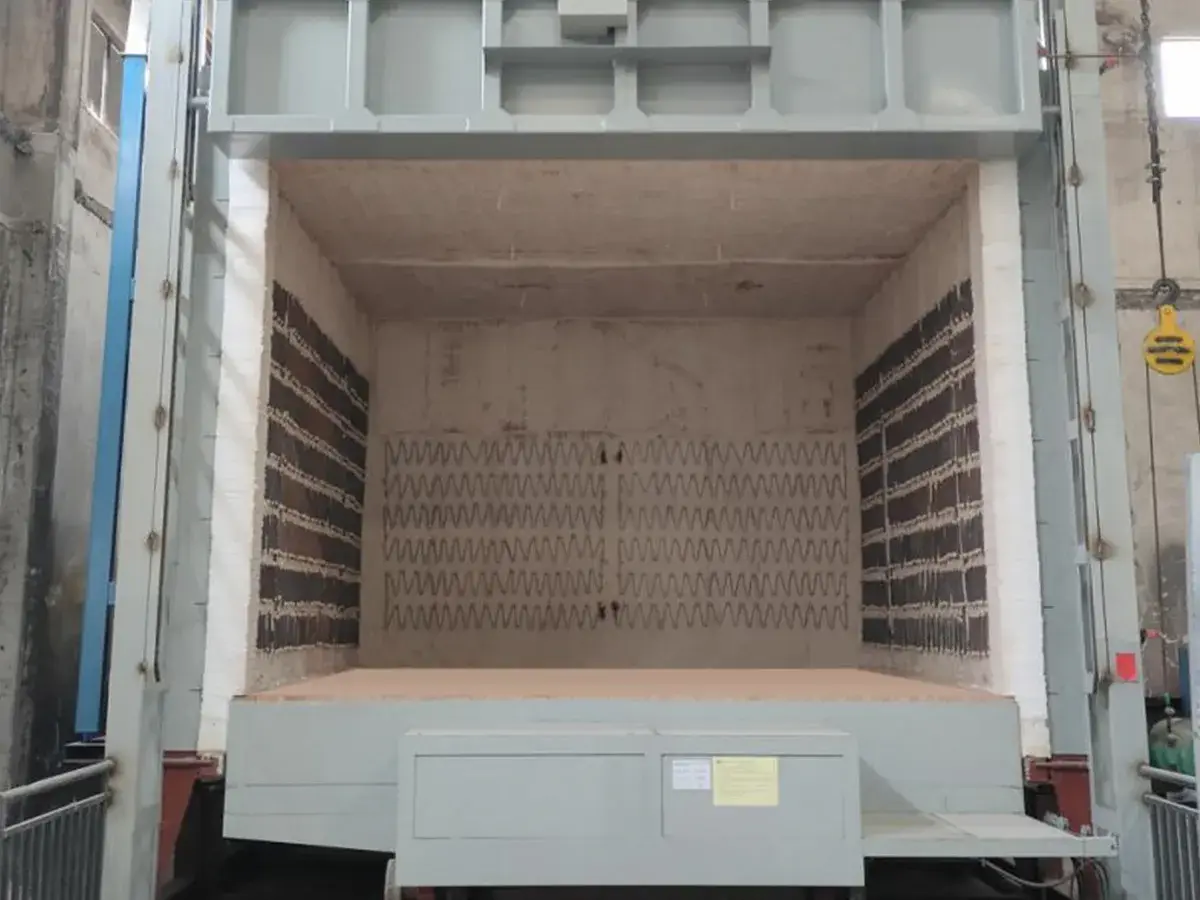

Posteriormente a la soldadura, el conjunto se somete a un tratamiento térmico de recocido total para liberar tensiones internas residuales y prevenir cualquier deformación posterior. Por último, se realiza un mecanizado de precisión en una sola fijación empleando centros de mecanizado de cinco caras de gran formato, lo que garantiza tolerancias milimétricas, una excelente precisión geométrica y una fiabilidad operativa prolongada.

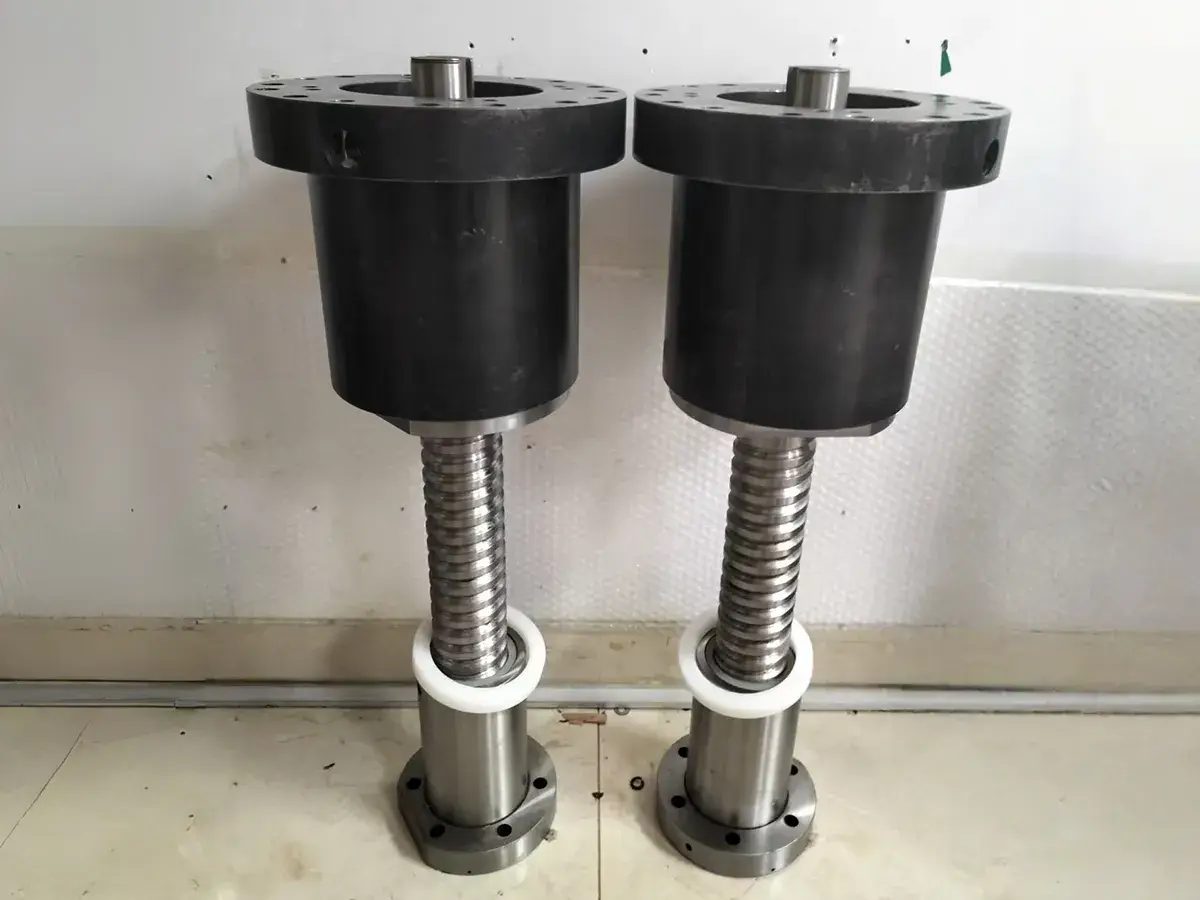

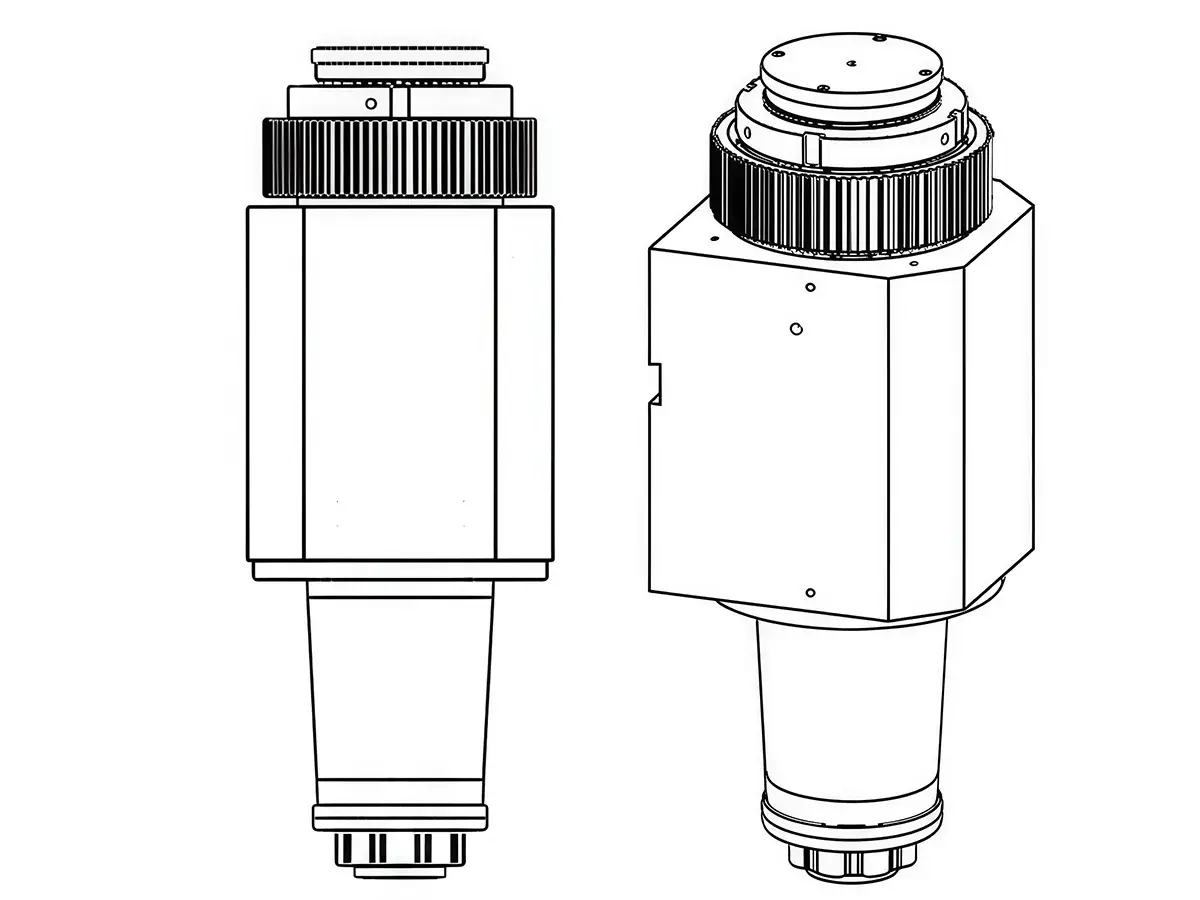

El sistema de accionamiento principal transmite la fuerza de flexión mediante husillos de bolas y rodamientos de alta resistencia, diseñados para una larga vida útil. Los componentes clave se encuentran sellados y protegidos contra el polvo y la contaminación externa, lo que ayuda a mantener un rendimiento estable a lo largo del tiempo.

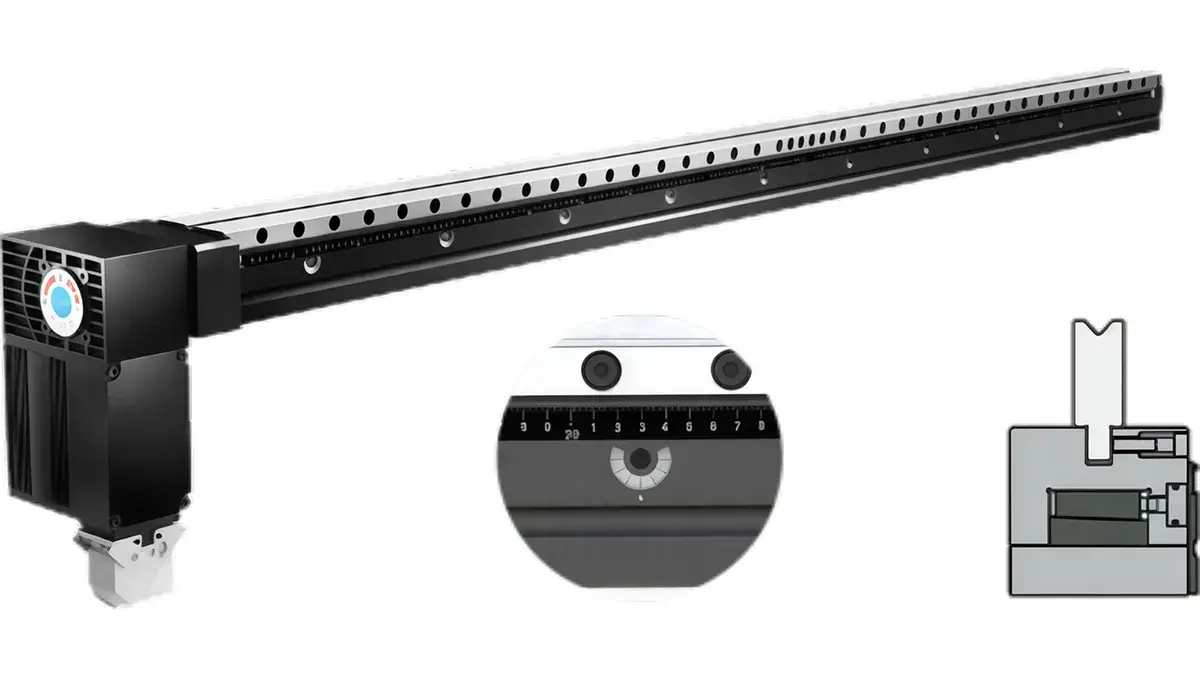

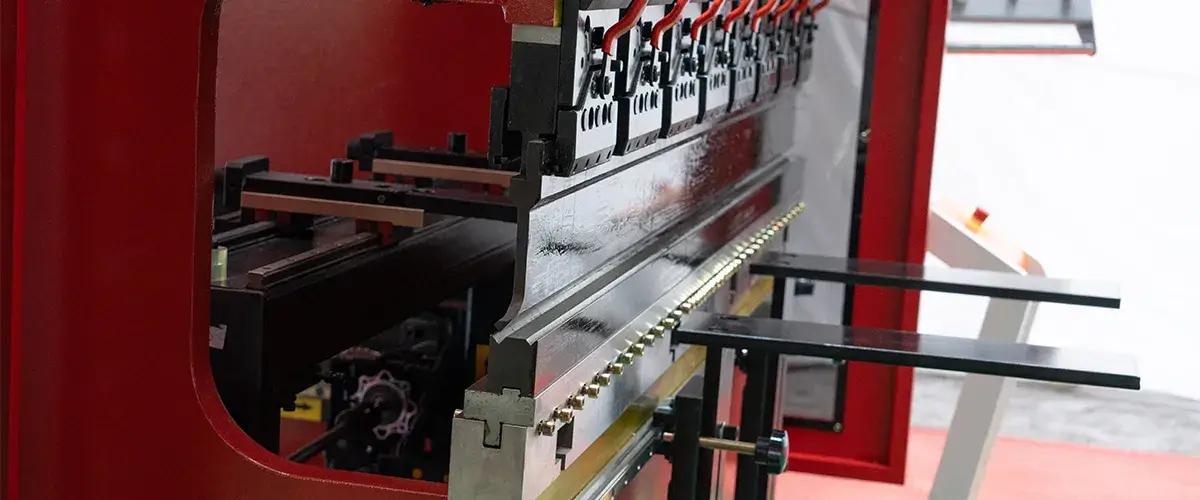

La mesa de trabajo está equipada con una estructura de bombeo integrado de alta precisión, la cual cuenta con una unidad de bombeo inferior y un mecanismo de ajuste superior segmentado. Un sistema de ajuste fino montado en la parte delantera con indicador de escala permite una configuración intuitiva y precisa. El sistema está respaldado por una motorización integrada, una placa de protección de aleación de aluminio y una regla graduada, lo que garantiza una precisión de plegado constante en toda la longitud.

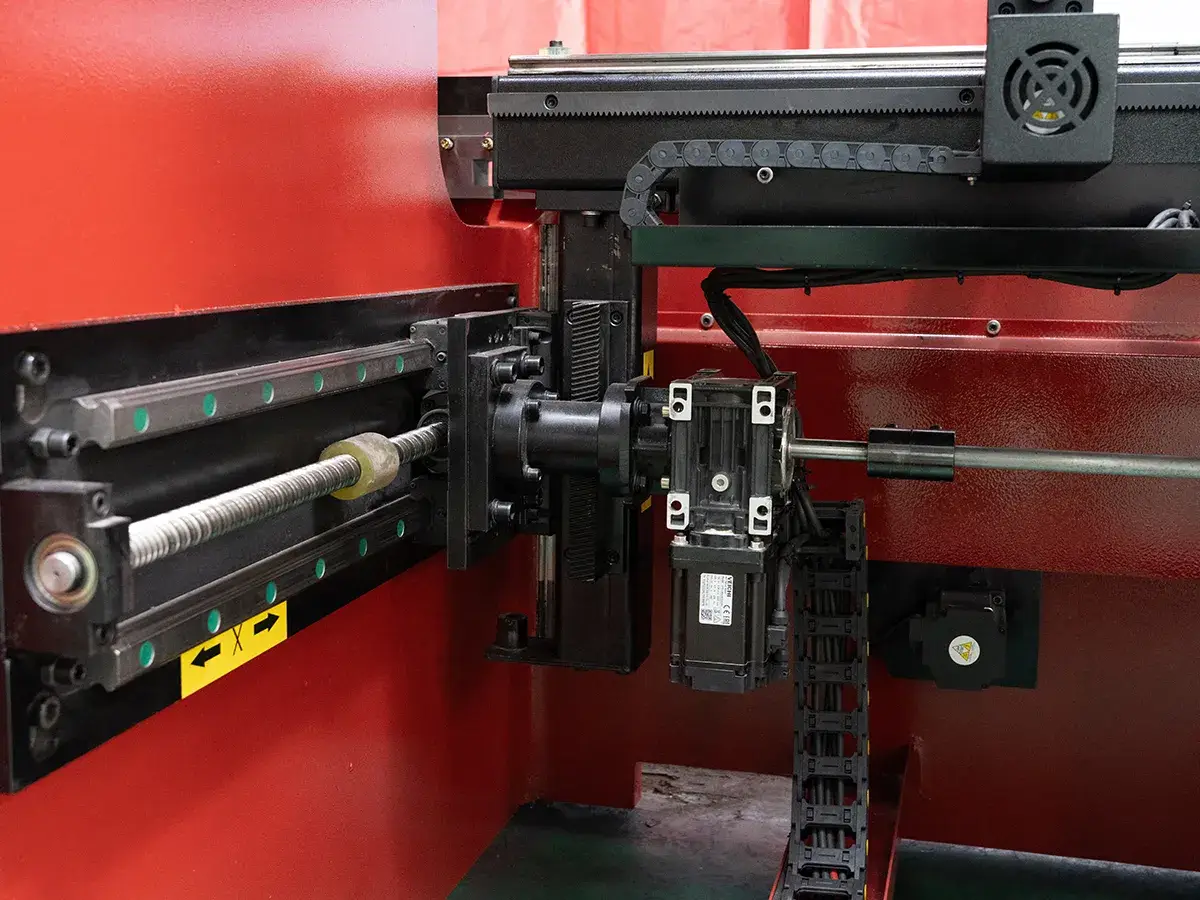

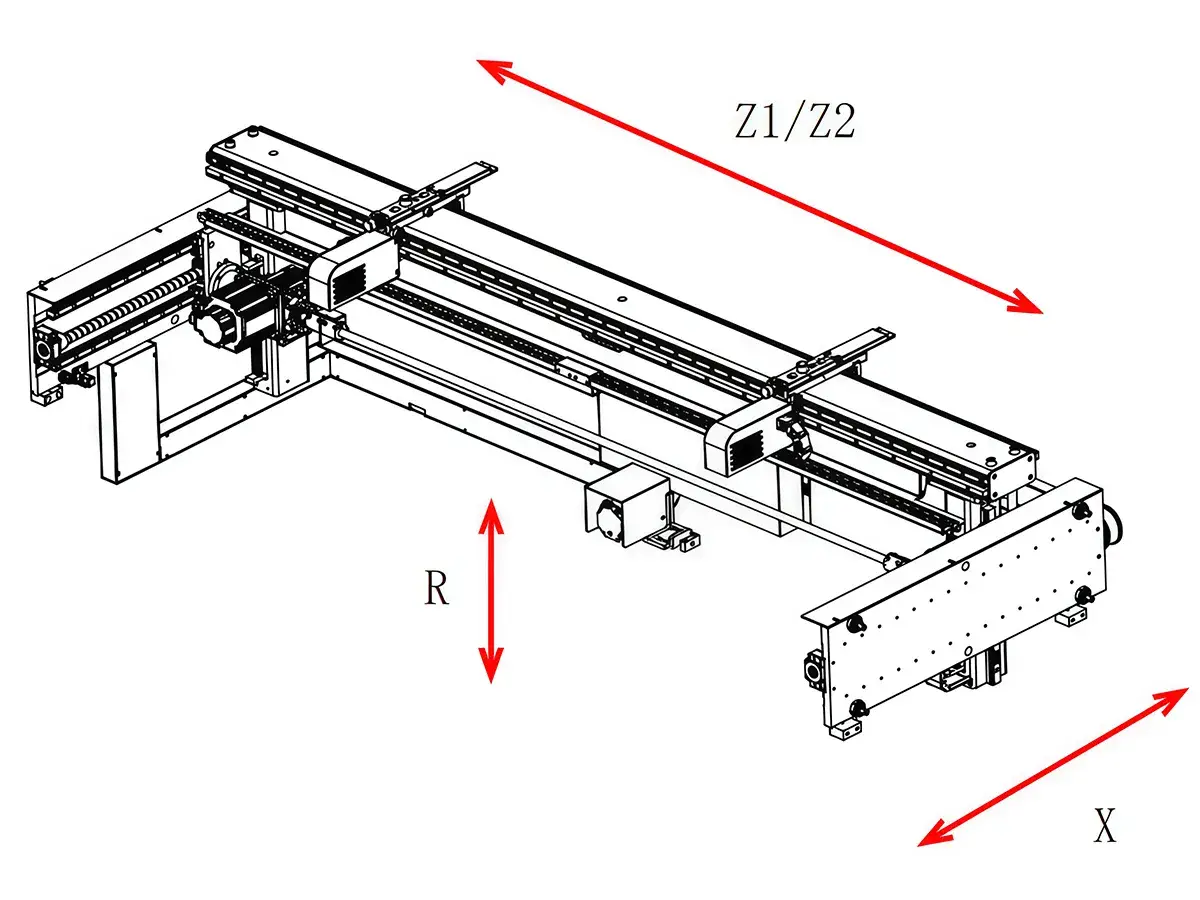

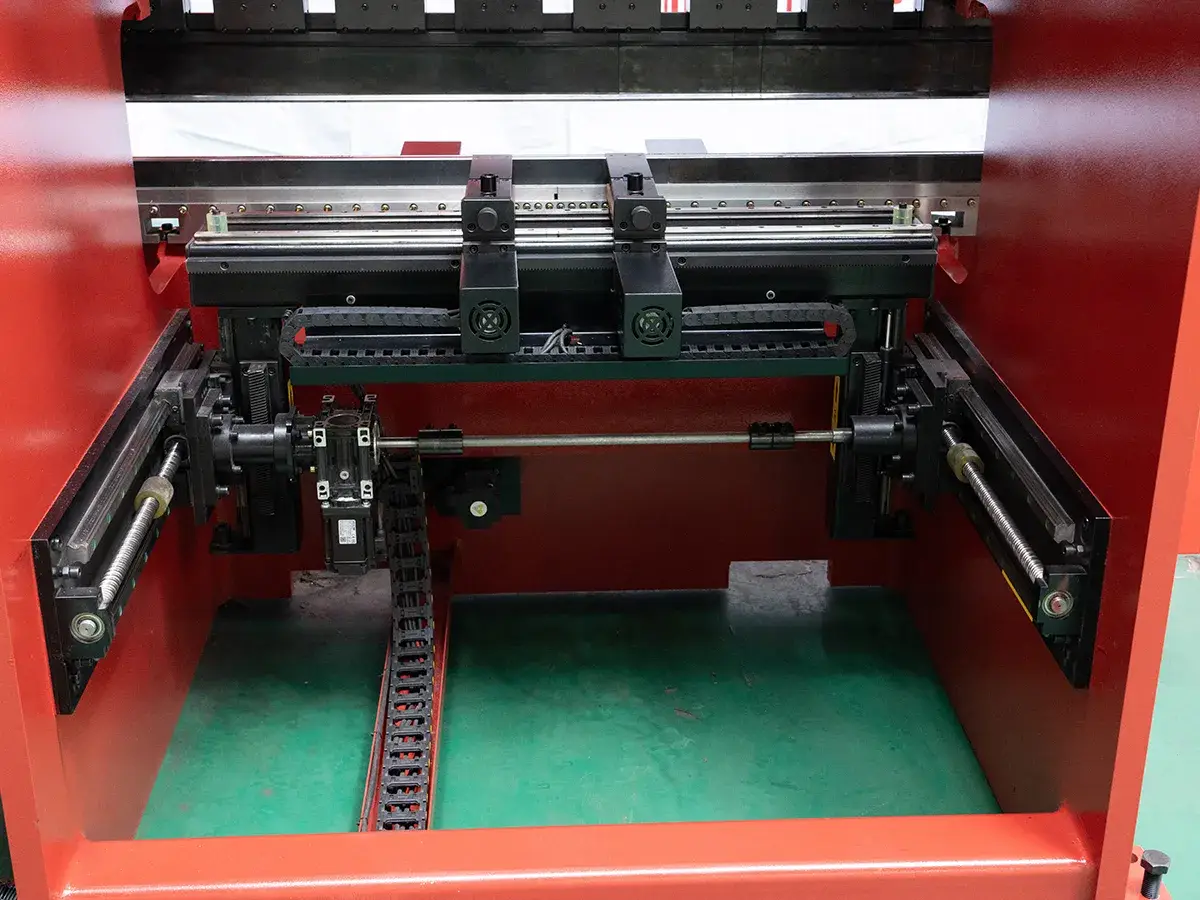

El tope trasero está diseñado con cuatro ejes controlados y es impulsado por servomotores de corriente alterna acoplados a reductores de engranajes de alta precisión. Controlado por el sistema CNC, se desplaza de manera rápida y exacta hacia la posición requerida. Durante la operación, el tope trasero puede retraerse automáticamente para evitar interferencias con la pieza de trabajo, lo que garantiza un plegado fluido y seguro.

Las herramientas de la plegadora cuentan con tratamiento térmico y rectificado de precisión, manteniendo tolerancias estrictas en todas las dimensiones críticas para garantizar resultados de plegado exactos. El utillaje de alta precisión reduce la necesidad de correcciones secundarias, lo que disminuye los costos de procesamiento y prolonga la vida útil de las herramientas en comparación con los estándares convencionales.

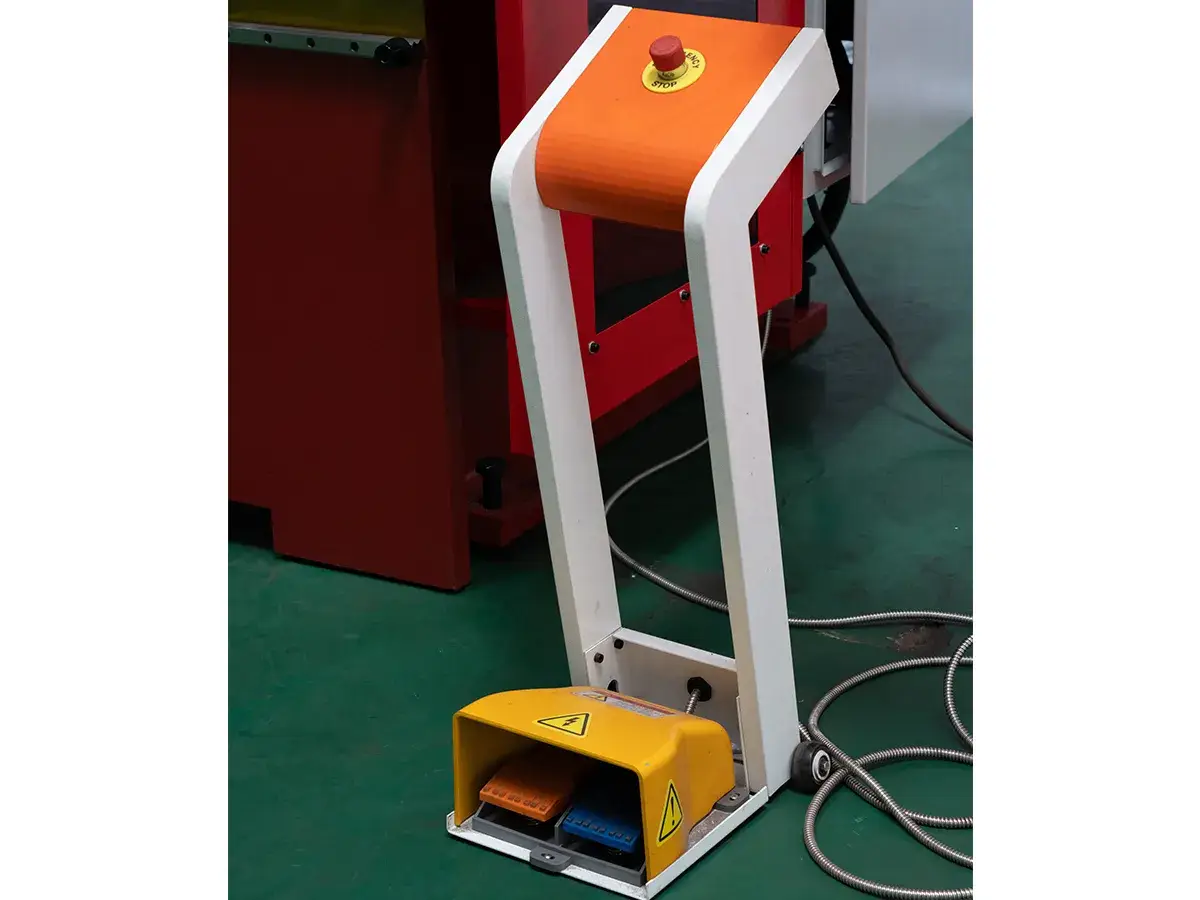

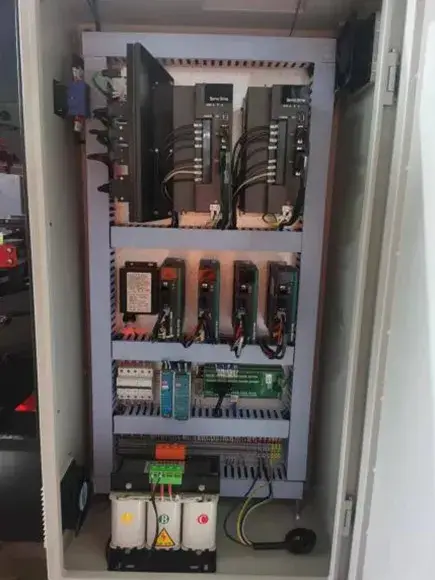

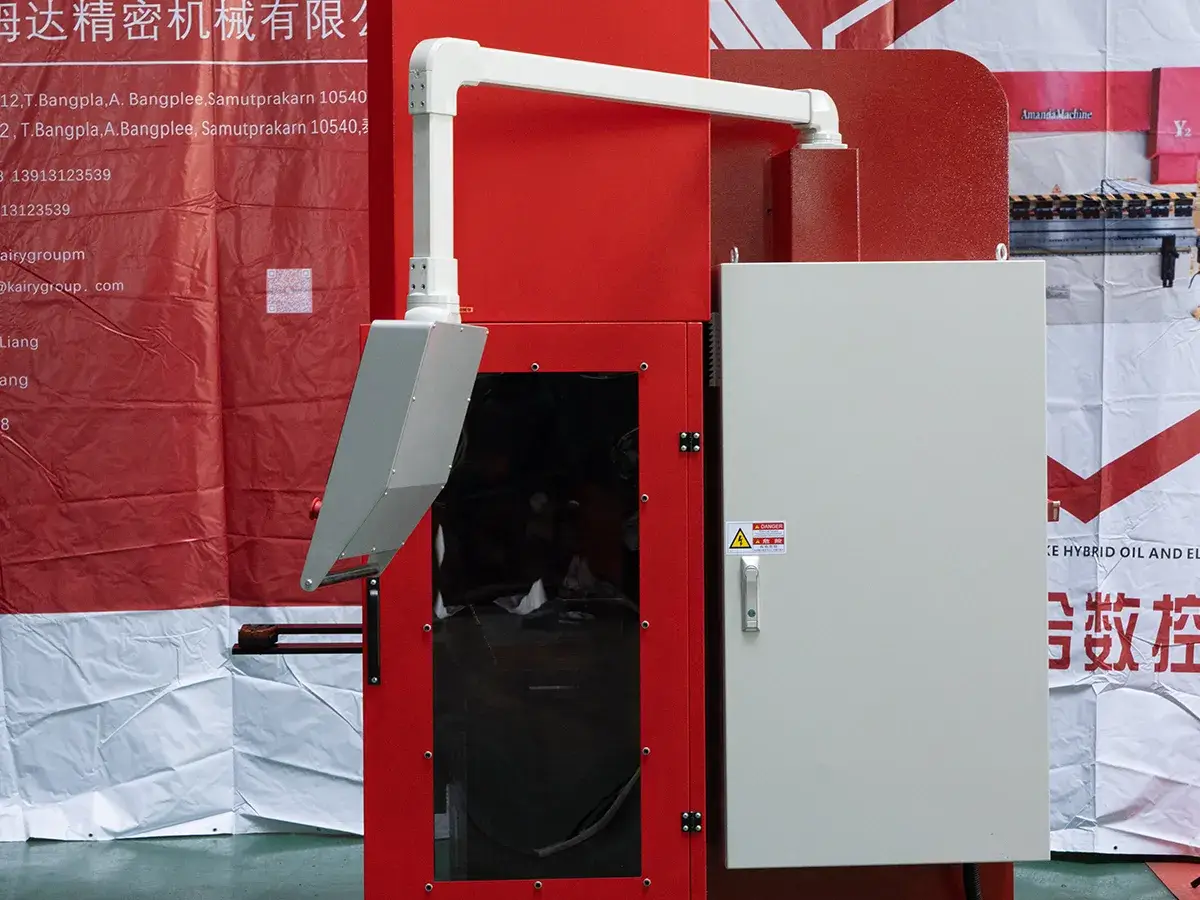

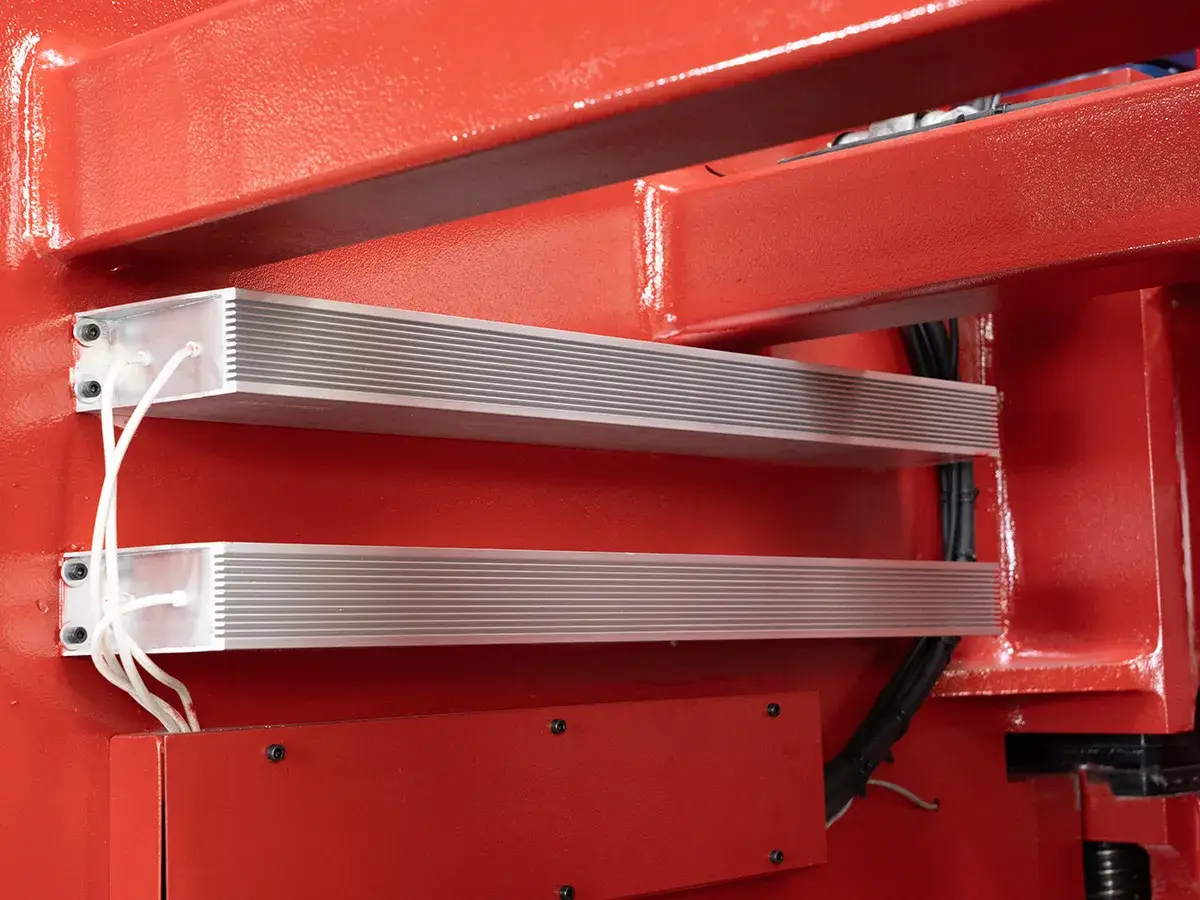

El sistema eléctrico incluye funciones de autodiagnóstico que permiten a los operadores monitorear el estado de la máquina en tiempo real a través de indicadores y pantallas. El gabinete eléctrico cerrado cuenta con enfriamiento por flujo de aire vertical para mantener un funcionamiento estable de los componentes eléctricos. Asimismo, la plegadora está equipada con sistemas de alarma y funciones de parada de emergencia para prevenir daños ante situaciones imprevistas, mostrando la información de fallas de manera clara para una respuesta rápida.

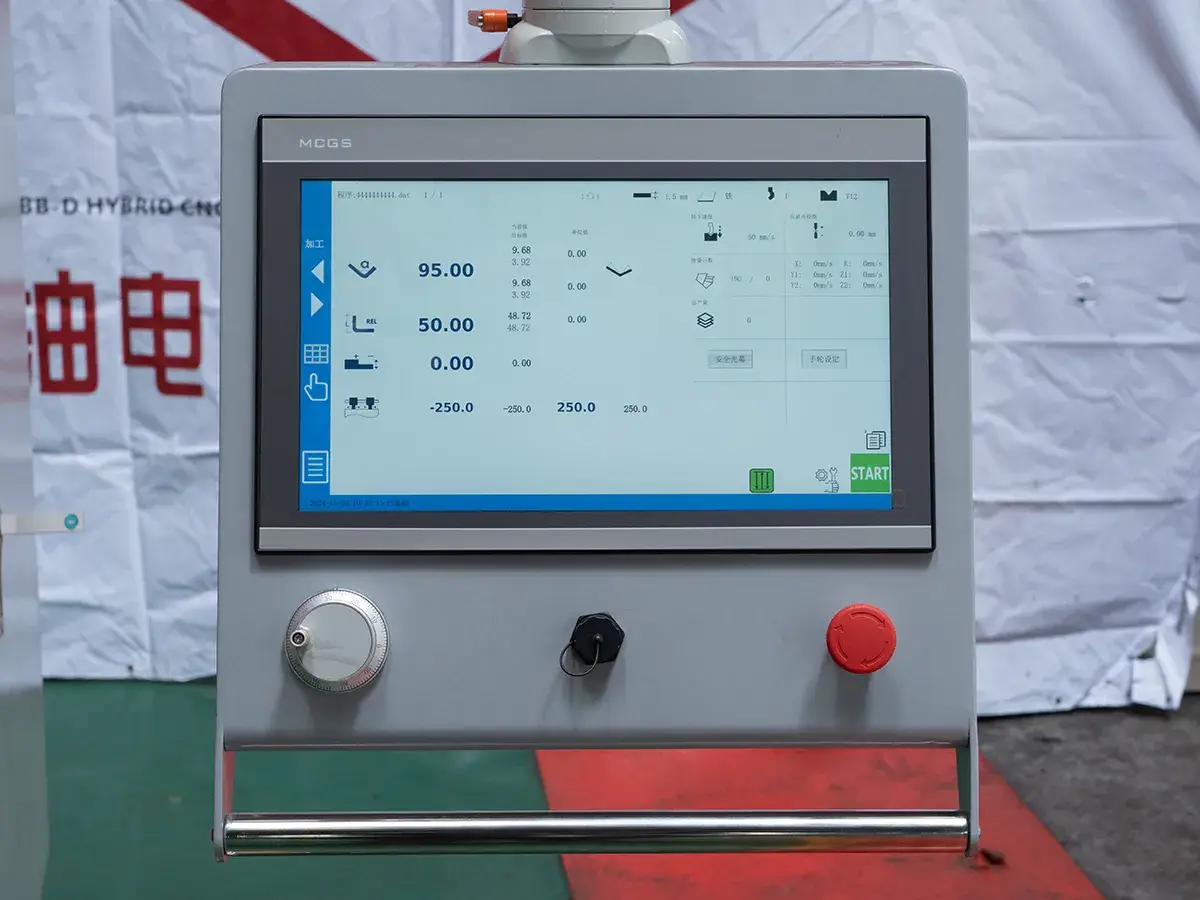

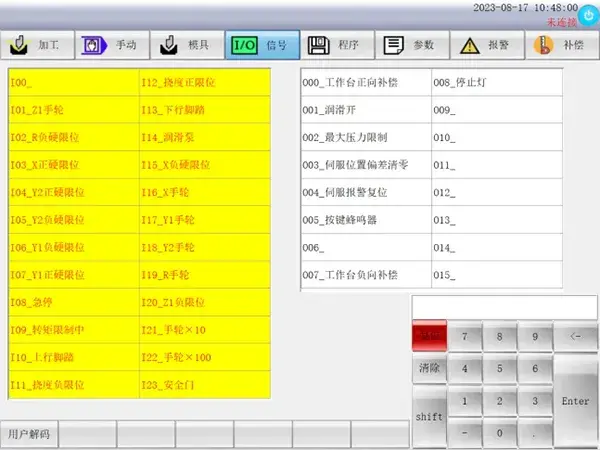

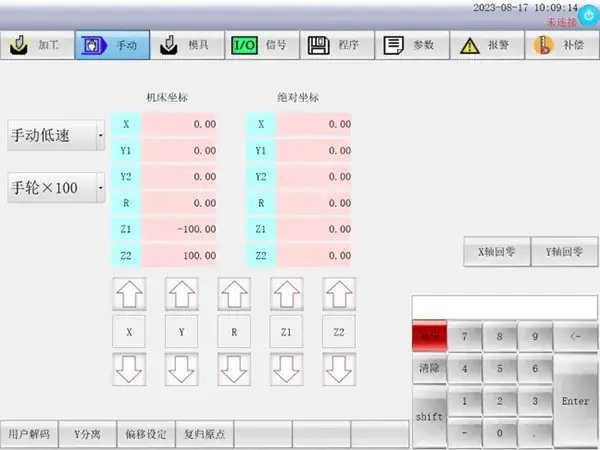

El sistema de control CNC modelo SL100-P está construido con una placa madre de grado industrial y algoritmos avanzados de plegado, lo que garantiza un rendimiento estable incluso en entornos industriales exigentes. Ha superado pruebas de compatibilidad electromagnética (CEM), así como ensayos a altas y bajas temperaturas para mantener su fiabilidad bajo diversas condiciones de operación. Equipado con una pantalla táctil de alta definición de 15 pulgadas, el sistema cuenta con una interfaz clara e intuitiva con capacidad de programación directa, permitiendo a los operadores iniciar la producción simplemente ingresando parámetros clave como la posición del tope trasero y el ángulo de plegado, lo que mejora la eficiencia y reduce la complejidad operativa.

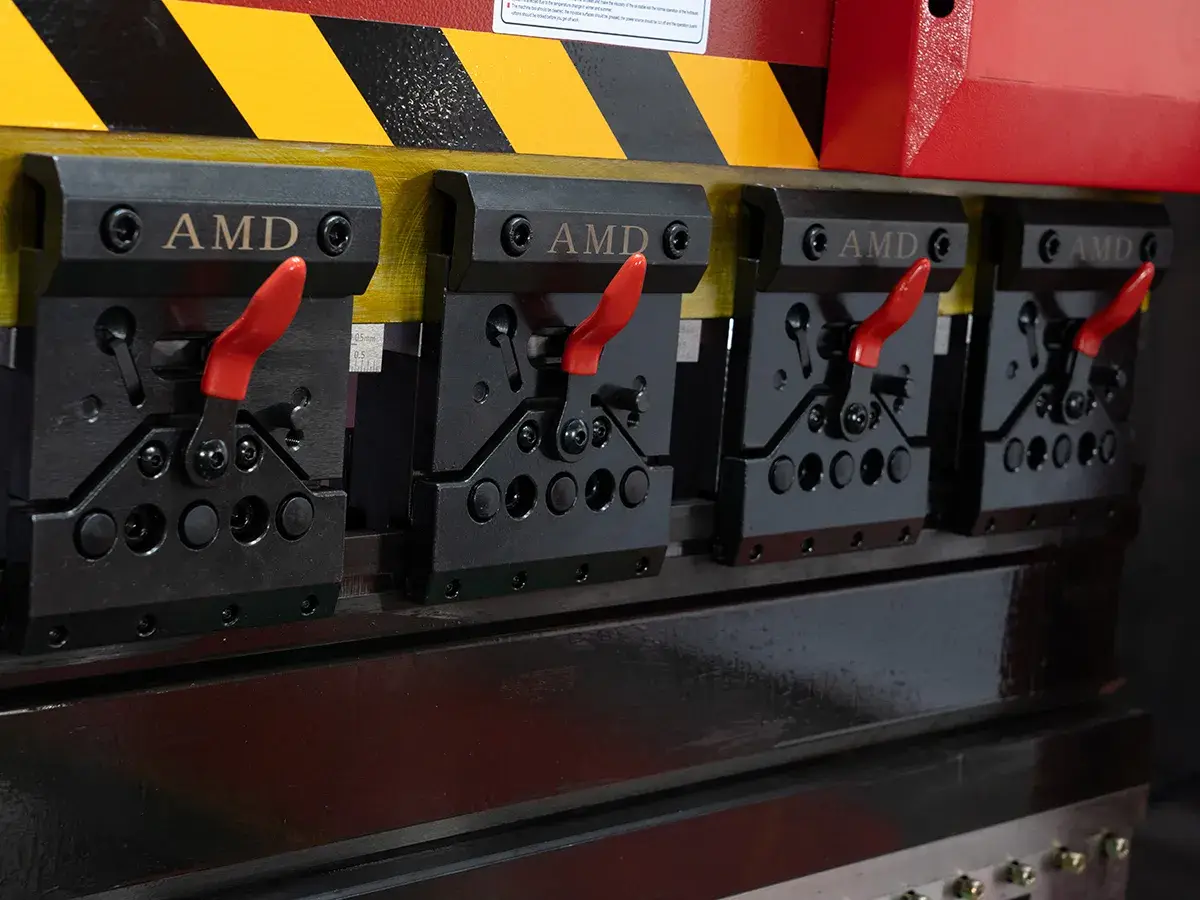

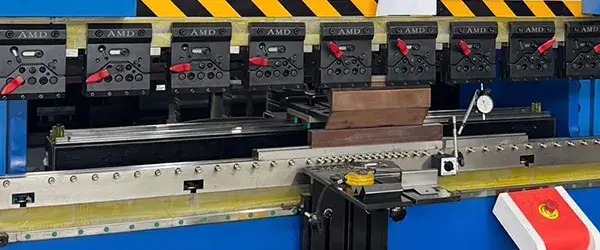

Herramientas de acero aleado de alta calidad con tratamiento térmico en todo el cuerpo que garantizan una larga vida útil, una excelente resistencia al desgaste y una precisión de plegado confiable. El diseño de herramientas segmentadas mejora la flexibilidad y la eficiencia de producción.
