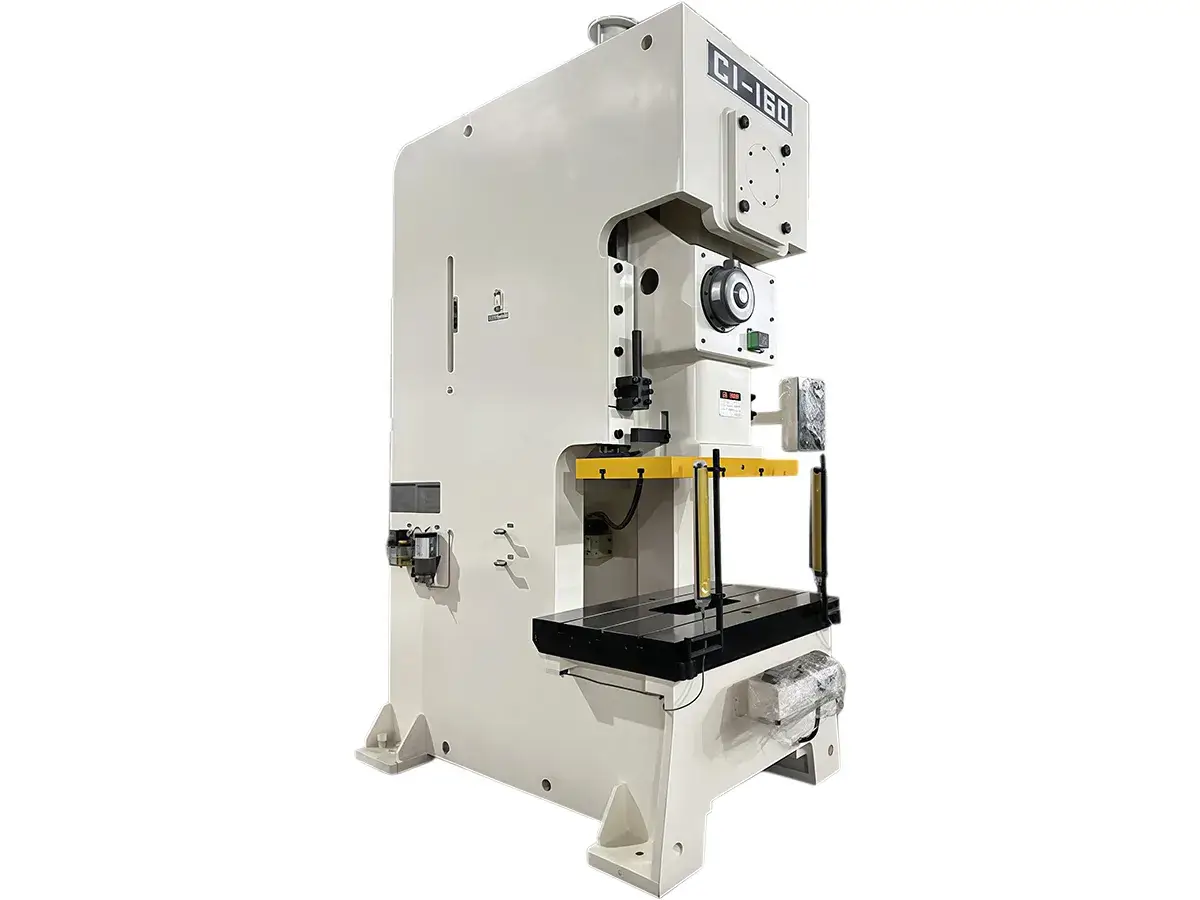

Prensa de Cuello de Cisne de Cigüeñal Simple - Serie C1

Prensas Mecánicas

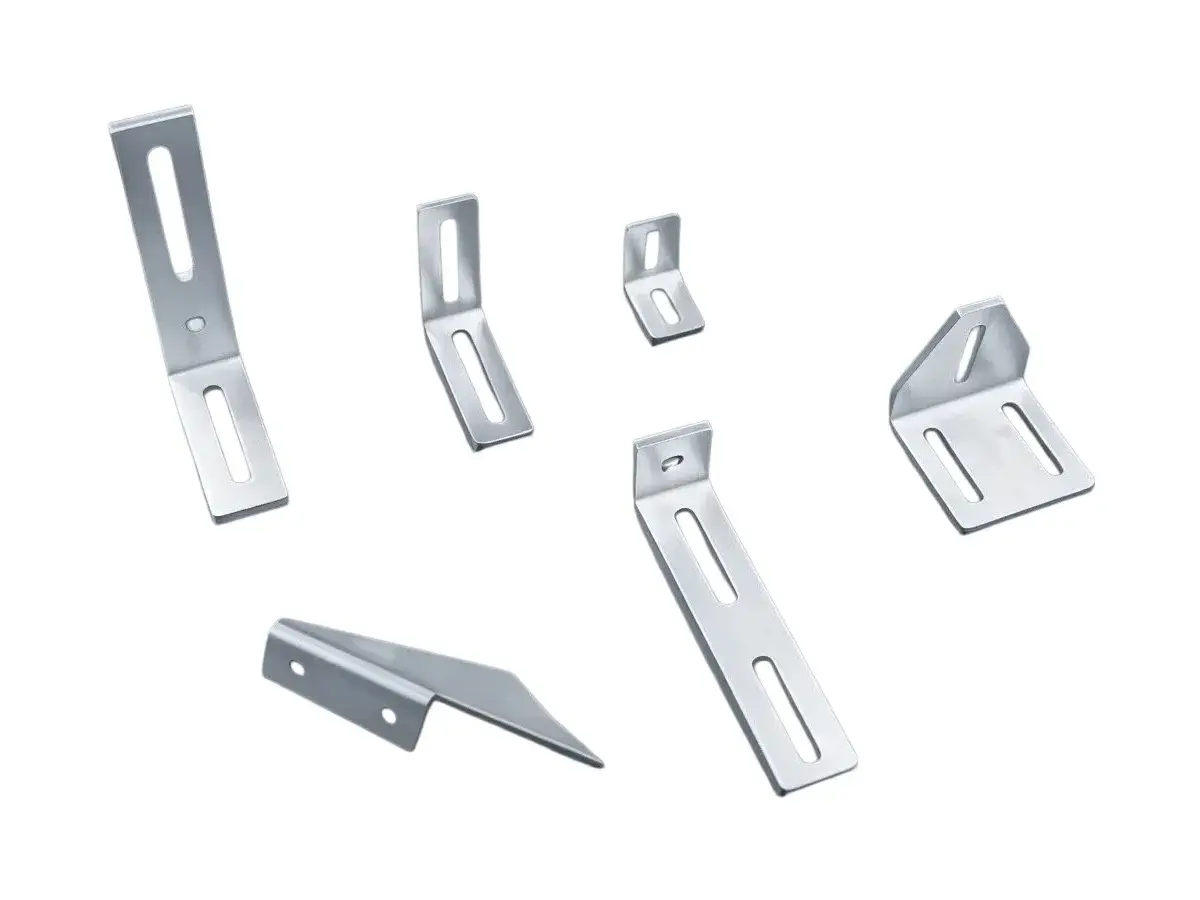

La máquina de prensa de estampado tipo C de cigüeñal simple es adecuada para el procesamiento confiable, de alta velocidad y eficiente de estampado, punzonado y conformado de láminas de metal. Al adoptar una estructura rígida de cuello de cisne y un sistema de accionamiento de precisión, cuenta con un amplio espacio de operación y puede mantener la durabilidad del equipo y la consistencia en la precisión del producto en la producción de procesamiento de metales en masa.

Solicitar una cotización
Especificaciones Técnicas
Modelo Unidad C1-25 C1-35 C1-45 C1-60 C1-80
Tipo - V H V H V H V H V H
Capacidad Ton 25 25 35 35 45 45 60 60 80 80
Punto de tonelaje nominal mm 3.2 1.6 3.2 1.6 3.2 1.6 4 2 4 2
Golpes por minuto spm 60-140 130-200 40-120 110-180 40-100 100-150 35-90 80-120 35-80 80-120
Longitud de carrera mm 60 30 70 40 80 50 120 60 150 70
Altura de cierre (S.D.A.U) mm 200 215 220 235 250 265 310 340 340 380
Ajuste de carro (Slide) mm 50 50 55 55 60 60 75 75 80 80
Área del carro (L.R × F.B) mm 470×220×50 520×250×50 560×300×60 700×360×70 770×420×70
Área de la mesa (Bolster) mm 680×300×70 800×400×70 850×440×B0 900×500×80 1000×550×90
Orificio del vástago (Shank Hole) mm ∅38 ∅38 ∅38 ∅50 ∅50
Motor principal kW 2.2×4 2.2×4 3.7×4 5.5×4 7.5×4
Ajuste del carro HP Manual Manual Manual Manual Manual Manual Manual Manual Eléctrico
Presión de aire kg/cm² 5-6 5-6 5-6 5-6 5-6
Estándar de precisión - CNS(JIS) 1 class -
Dimensiones (L × An × Al) mm 1390×920×2125 1450×900×2300 1650×1040×2390 1670×1090×2750 1820×1328×3005
Capacidad del colchón de aire Ton - 2.3 2.3 3.6 3.6
Carrera del colchón de aire mm - 50 50 70 70
Área del colchón de aire mm - 300×230 300×230 350×300 450×310
Características Principales
  • Estructura de Bastidor Rígido: El cuerpo de la máquina está soldado con placas de acero de alta calidad y sometido a tratamientos de granallado y alivio de tensiones, lo que garantiza una estabilidad superior y una alta confiabilidad a largo plazo para los trabajos más exigentes.
  • Sistema de Guías de Alta Precisión: Cuenta con un sistema de guiado de seis caras y una estructura de transmisión optimizada que aseguran un funcionamiento sumamente fluido y una precisión de troquelado constante en cada ciclo.
  • Seguridad Confiable y Robusta: Integrado con un sistema de embrague y freno de alta respuesta con válvulas solenoides dobles, además de protección contra sobrecargas para garantizar una operación segura y paradas de emergencia controladas.
  • Lubricación Automática: Dispone de un sistema centralizado de lubricación por grasa que mantiene la prensa en óptimas condiciones de funcionamiento, reduciendo notablemente el desgaste en los componentes críticos.
